ATU100

Pierwszy dodatek do Husarka to skrzynka antenowa automatyczna ATU 100 wg. projektu:

https://github.com/Dfinitski/N7DDC-ATU-100-mini-and-extended-boards/blob/master/ATU_100_EXT_board/Schematic_ATU-100%207×7.pdf

Robię ją w formie modułu zainstalowanego wewnątrz radia i zintegrowanego z nim. Oznacza to komunikacje pomiędzy oprogramowaniem radia a skrzynką.

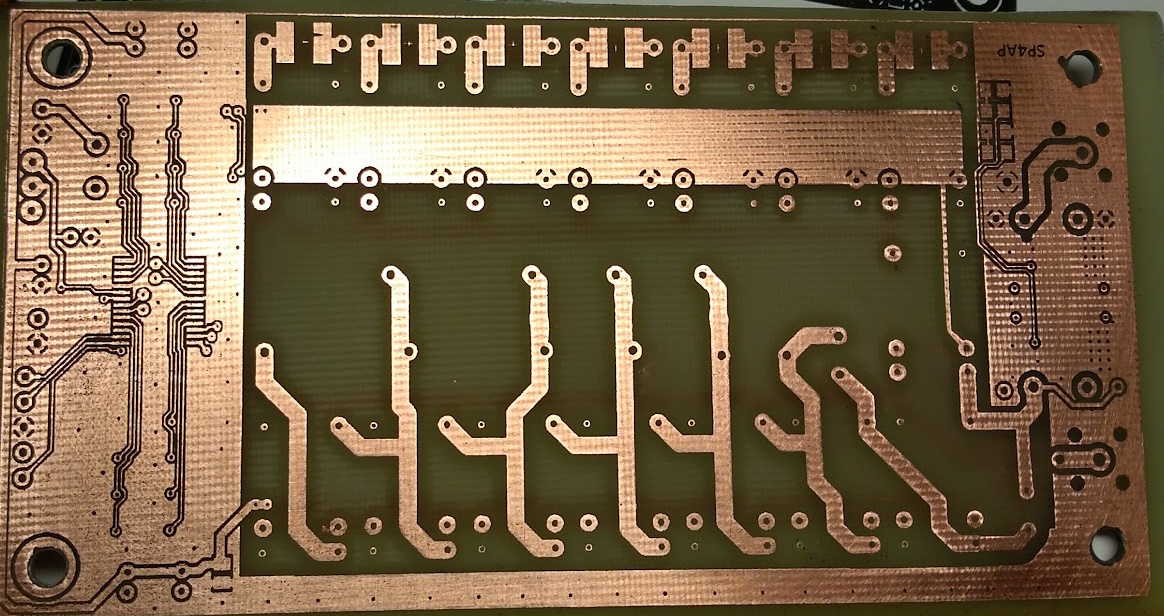

Płytka termotransfer i wytrawiana:

Soft bez problemu wgrany za pomocą już starego i sprawdzonego programatora opisanego tu:

2014.02.04 Programator PIC

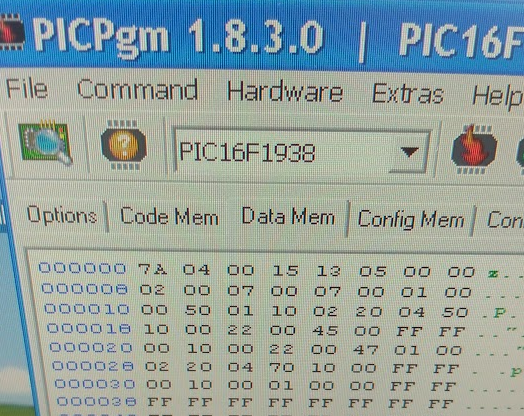

odkryłem że używany program PicPGM ma również możliwość ustawienia bitów w pamięci EEPROM czyli mogę skonfigurować wszystko na etapie programowania procesora (patrz instrukcja ATU100)

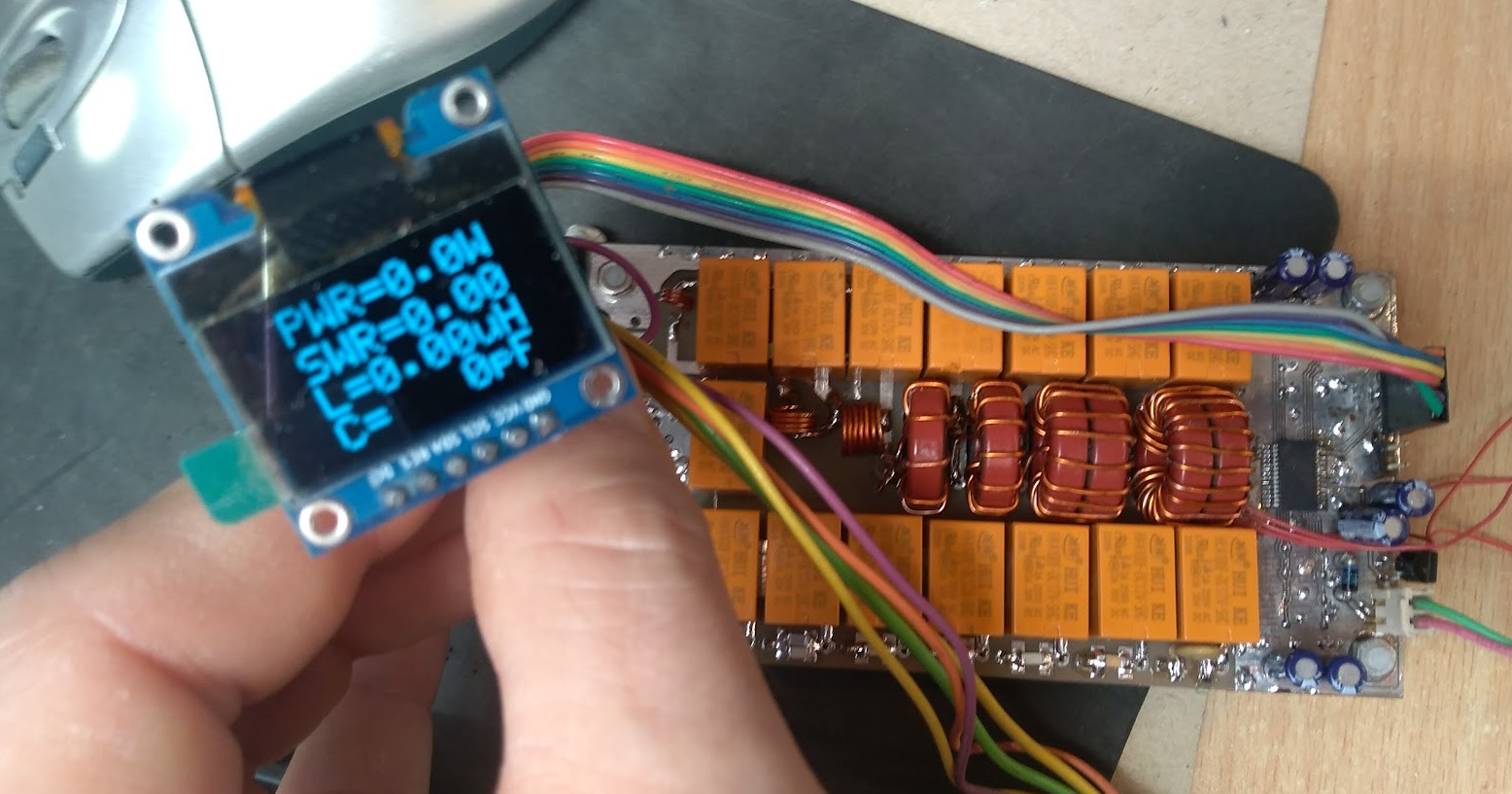

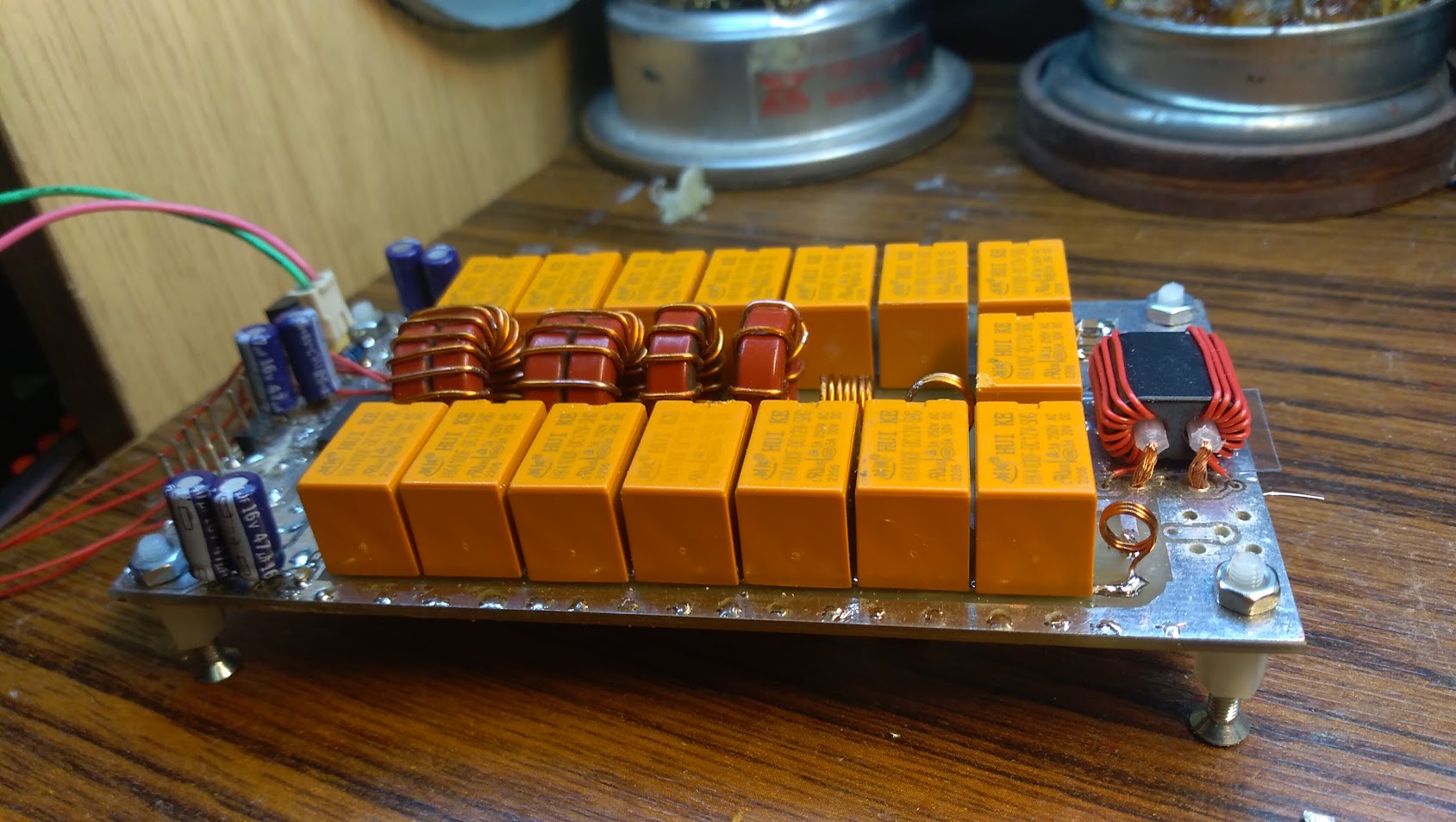

Po zmontowaniu wygląda jak poniżej.

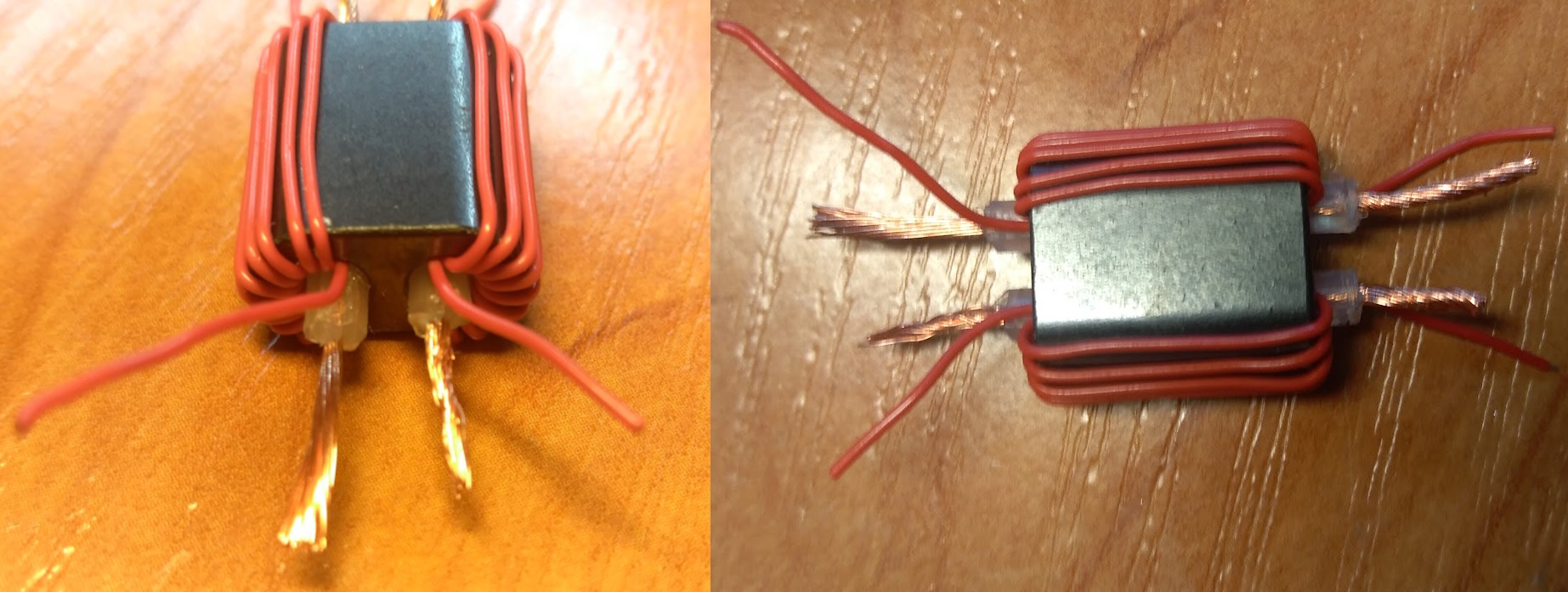

Trochę uwagi wymaga nawinięcie sprzęgacza więc foto mojego wykonania:

Atu ożyło – teraz wystarczy wpiąć go do Husarka.
