Sonda logarytmiczna

Oparta jest na układzie AD8307 i powstała głównie z potrzeby rozszerzenia możliwości pomiarowych wobulatora na DDS. W porównaniu do zwykłej sondy daje czytelniejszą charakterystykę na oscyloskopie. Postanowiłem z racji że jest to układ SMD upakować całość wraz ze stabilizatorem w obudowie po długopisie (w cale nie takim grubym fi zewnętrzne około 1cm 😉 – płytka szerokości około 8 mm

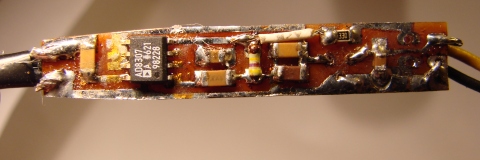

tak wygląda przed spakowaniem – nie czyściłem z kalafonii więc wygląda jak wygląda 😉 – płytka wykonana fotochemicznie (warto na takie eksperymenty trzymać kawałek laminatu polakierowanego – jest pomysł kilkanaście minut i jest płytka:

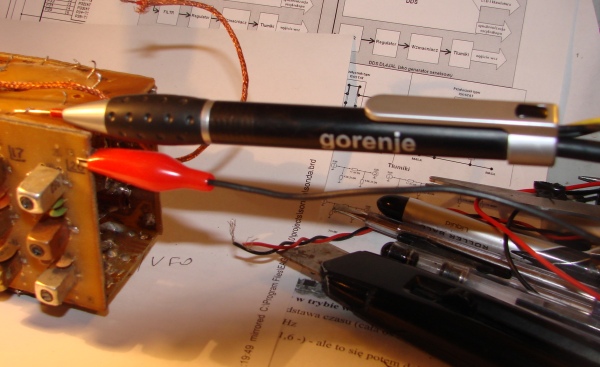

a tak po spakowaniu:

układ wykonany wg. schematu:

U mnie na wejściu jest tylko kondensator i dodałem stabilizator 78l05 malutki (zmieścił się bez problemu po drugiej stronie płytki). Oczywiście dochodzi komplet kabli do zasilania ale to już jest mały szczegół – mam połączone z kablem do oscyloskopu by sie nie plątały. Myslałem o zasilaniu wewnętrznym ale na razie zostaje jak jest. Jeśli zasilacz bedzie stał przy oscyloskopie to w niczym nie przeszkadza w pracy. U mnie kable (zasilajacy i sygnałowy) rozdzielają się przy końcu.

Przy obciążeniu 50 Ohm, napięcie na wyjściu odpowiada poziomowi w dBm wg. poniższej tabeli z noty producenta:

np. poziom 2V odpowiada -10dBm czyli około 10mW. Oczywiście poziom można wyliczyć, ale ja korzystam z tej tabeli bo jest wygodnie i szybko.

---

Jednym ze sposobów  wykorzystania w praktyce układu jest spięcie oscyloskopu z wobulatorem DDS z wykorzystaniem sondy jak poniżej, aczkolwiek obecnie wykorzystuje już do tego celu analizatory NWT7 i MAX4.

W praktyce wygląda to tak:

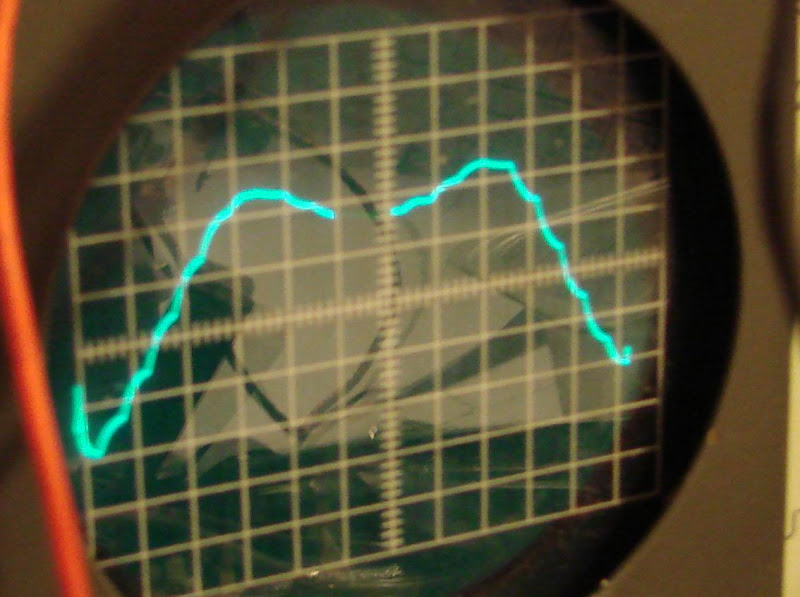

To jest charakterystyka filtru, który wydawało mi się że jest zestrojony (strojony był na zwykłą sondę i woltomierz):

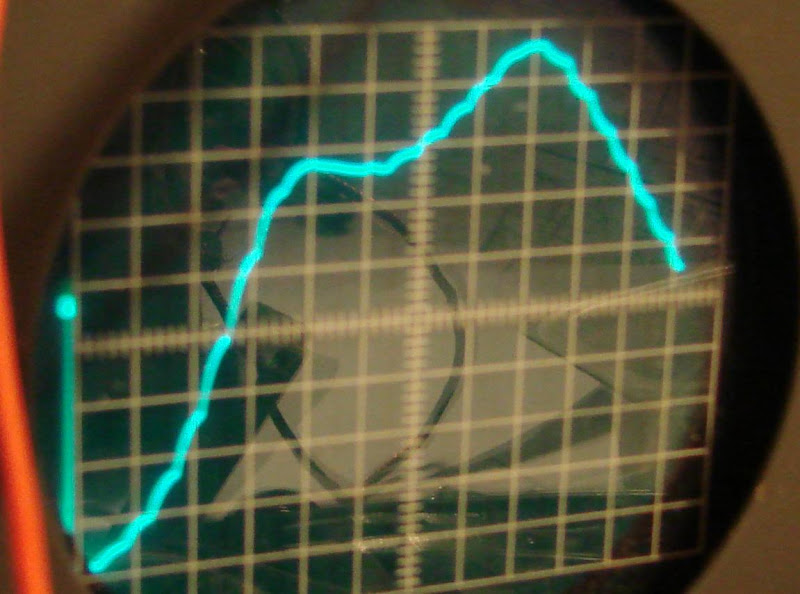

I teraz mając podgląd na to co się dzieje z filtrem dostroiłem go (3 cewki z rdzeniami) do za pomocą wobulatora i sondy do takiej postaci:

i o to w tym wszystkim chodzi, widać całą charakterystykę. Na ddsie ustawiam początkową i końcową freq, oscyloskop – podstawę reguluje by mieć te freq na początku i końcu wyświetlacza i stroję. miodzio – tego właśnie potrzebowałem.

Aż się nie mogę doczekać konstruowania analizatora w którym dodatkowo dane przetworzy komputer, ale to za jakiś czas, te narzędzia do budowy urządzenia home mode juz są idealne.
