Jako VFO i BFO ! 😉 będzie służyła konstrukcja DDS2 wg. pomysłu DL1JAL z mocną modyfikacją przez Jarka SP2SWJ.

Dokładny opis jest podany tutaj: http://www.sp2swj.sp-qrp.pl/DDS2_VFO_BFO/DDS2_VFO_BFO.htm

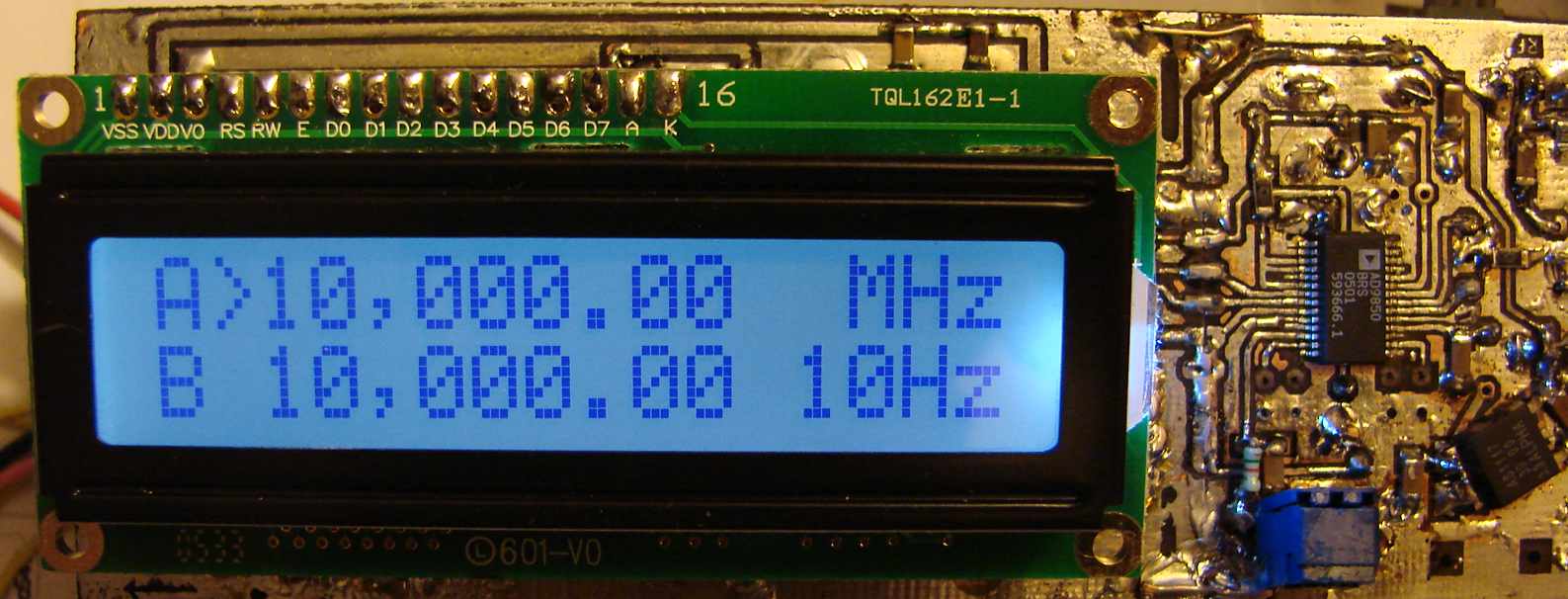

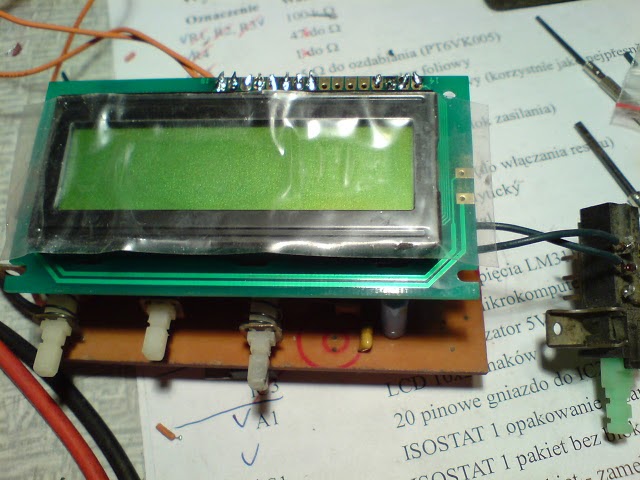

A moje wykonanie jako generator serwisowy tutaj:

…ale docelowo będzie pracować w mojej KF.

Możliwości sterownika (bo to nie tylko generator VFO):

*VFO na cale KFy (1,8 – 28 MHz)

*VFO A/B Split RIT

*zapamiętywanie ostatnio używanego pasma

*programowana z MENU dowolna pośrednia oddzielnie ustawiana dla CW LSB USB

*wbudowany automatyczny klucz CW z tonem monitora, można podłączyć klasyczny sztorcowy

*kluczowanie nadajnikiem CW (nadawanie po naciśnięciu klucza)

*wbudowany modem do nadawania emisją FSK (PTT i kluczowanie wprost z RS232)

*kluczowanie CW typu z funkcją QSK

*sterowanie przełącznikiem 8 PASM i 2 transwetrerami (ster. przekaźnikami) wybór pasma z MENU

*sygnał na wyjściu nawet do 55 MHz dla układu AD9850 i generatora 125 MHz

*poziom sygnału wyjściowego nawet do + 10dBm @ 50om (około 700 mV Usk 2V p-p międzyszczytowo)

*krok strojenia od 1Hz do 1000Hz

*pełna klawiatura 15 klawiszy

*częstotliwość BFO dla CW LSB USB nastawiamy z dokładnością do 1 Hz i w dowolnym momencie możemy zmodyfikować

…. czyli kombajn 😉

Aby stało się sercem KF-ki to jeszcze muszę dorobić drugi generator do BFO, filtry pasmowe – bo syntezy lubią śmiecić (planuję zrobić szerokopasmowe 3 – 4 filtry obejmujące po 2-3 pasma i tak to lepsze rozwiązanie niż często stosowany na wyjściu jeden filtr dolnoprzepustowy, no i klawiatura oraz przyciski dedykowane np. RIT

czyli cdn.

16.03.2018

BFO

Czas zabrać się za BFO – czyli drugi generator. A dlaczego tak. Po pierwsze pilotów do PP9A2 ostatnio w sprzedaży nie wiele, cena niestety nie mała. Mam tylko jeden sprawny pilot, drugi stracił nóżki (tyle modernizacji było że nie wytrzymał, no i na cw pilota nie miałem nigdy. A że syntezę AD9850 kupiłem hurtem (zakupiłem głowicę SAT gdzie były 2 szt 😉 więc wyszło że to najtańsze rozwiązanie. No i największy plus – moje BFO może mieć dowolne wartości na LSB, USB, CW – niekoniecznie okolice 9MHz – równie dobrze może być to filtr 5MHz. No i mogę w dowolnym momencie skorygować wartość „pilota” więc mogę fizycznie przeciągnąć zakłócenie na krawędź charakterystyki filtra by je wyciąć.

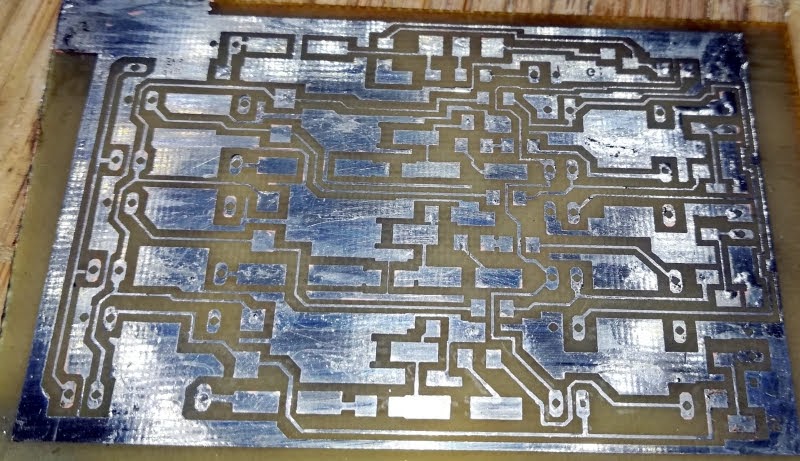

płytka fotochemia wyszła dobrze.

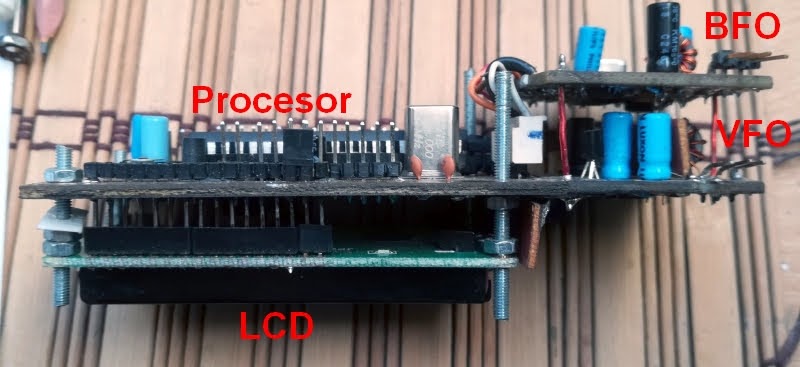

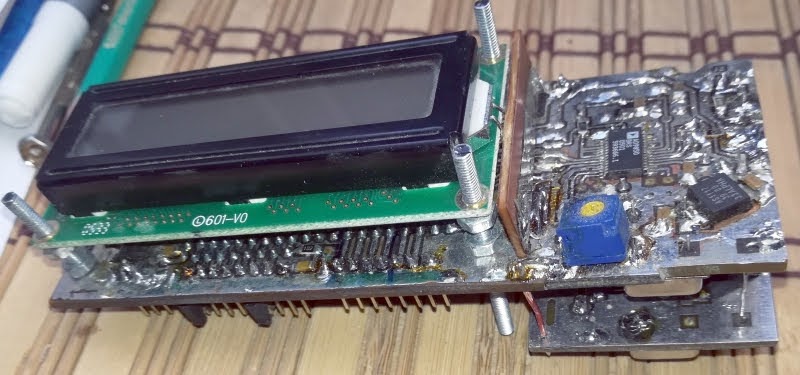

Po zmontowaniu do całości wygląda tak:

Trochę zabawy było z dopasowaniem rdzenia do transformatora na wyjściu – do BFO dałem czarny amidona i otrzymałem max. 9 dBm (skroiłem do 7 dBm żeby nie przemęczać procesora)

No i zastanowiło mnie dlaczego na VFO mam sygnał zależnie od freq od -3 dBm do +4 dBm, a w BFO udało się tak pięknie wyciągnąć. W VFO rdzeń był czerwony amidon czyli taki jak trzeba do BFO poszedł czarny. To nie wnikając w szczegóły wywaliłem czerwony dałem czarny i na wyjściu VFO mam od +4 dBm do +9 dBm – z wyjątkiem jednego pasma na którym wyszło ledwo +2,5 dBm (najwyższa częstotliwość na wyjściu) – na pocieszenie 4pasma powyżej 8 dBm. Ale docelowo na VFO będą filtry pasmowe które „zjedzą” trochę sygnału więc dodany będzie jeszcze wzmacniacz +6 dB.

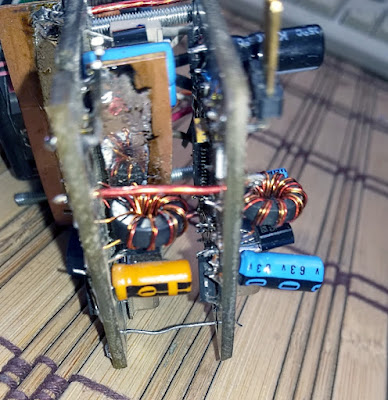

Rzut oka na trafka. Oba już czarne 😉

Filtry i wzmacniacz.

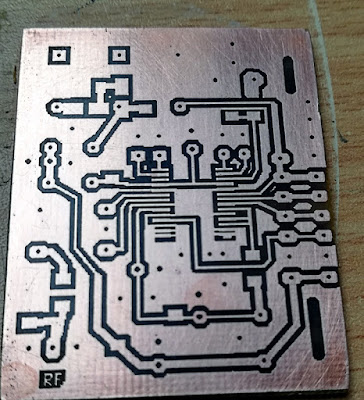

Płytka już jest – nawet pocynowana:

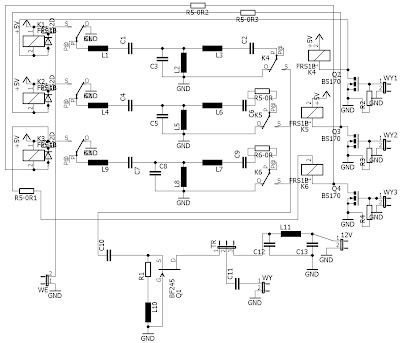

Schemat roboczy (do wykonania płytki), ale widać o co chodzi 😉

Filtry są 3 tylko, ale dzięki sumowaniu częstotliwości na niższych freq., a odejmowaniu na wyższych mogę wykorzystać podobne częstotliwości i zmniejszyć ilość filtrów wyjściowych po DDS z 9 do 3 szt.

czyli: częstotliwość filtra F= Fwej. – BFO np. 21MHz – 9MHz =12MHz, ale suma 3,5MHz+9MHz=12,5MHz – widać już o co chodzi – wystarczy filtr o szerokości pasma zaledwie 500kHz by pokryć obydwa pasma itd.

Na wyjściu znajduje się wzmacniacz na tranzystorze polowym o wzmocnieniu 6dB. Mieszacz ADE1 potrzebuje do poprawnej pracy około 7dB. Z syntezy wychodzi od 2,5 do 8 dB więc przy niektórych częstotliwościach byłoby trochę za mało.
