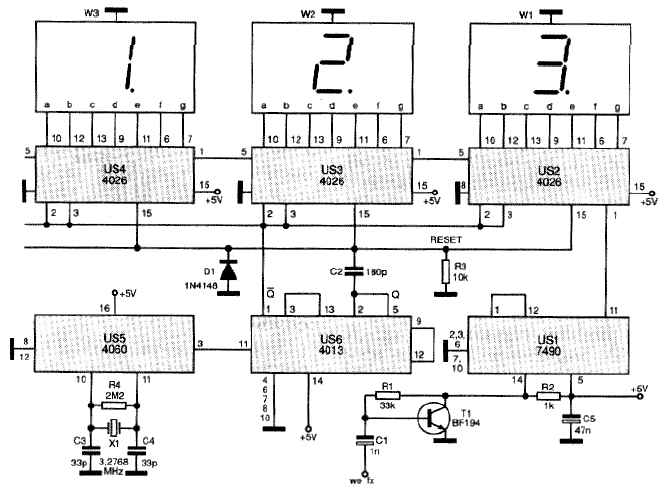

Początkowo zbudowałem skalę cyfrową do wyświetlania 3 ostatnich cyfr do odbiornika na 3,5MHz (popularny projekt dostępny w necie schemacik wygląda tak:

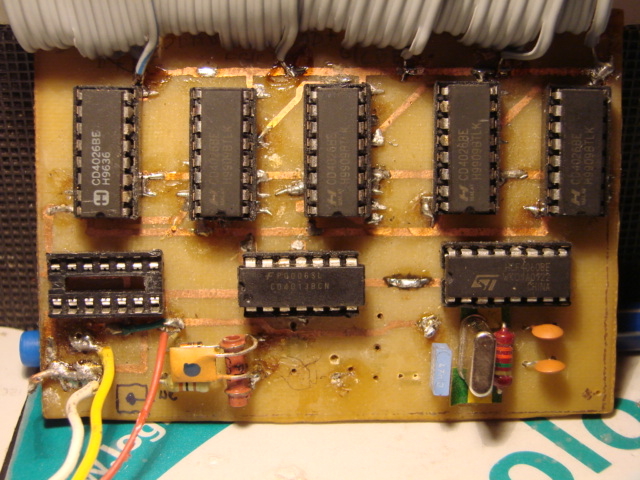

Następnie postanowiłem rozbudować go o kolejne 2 cyfry, powstał prosty miernik – niestety o niskiej częstotliwości granicznej około 20MHz – do czasu zbudowania czegoś bardziej ambitnego pełnił będzie rolę miernika Freq, a potem trafi gdzieś jako skala cyfrowa. W mojej wersji dodatkowo różni się układ formownia sygnału na wejściu. Ten jest troszeczkę za ubogi 😉

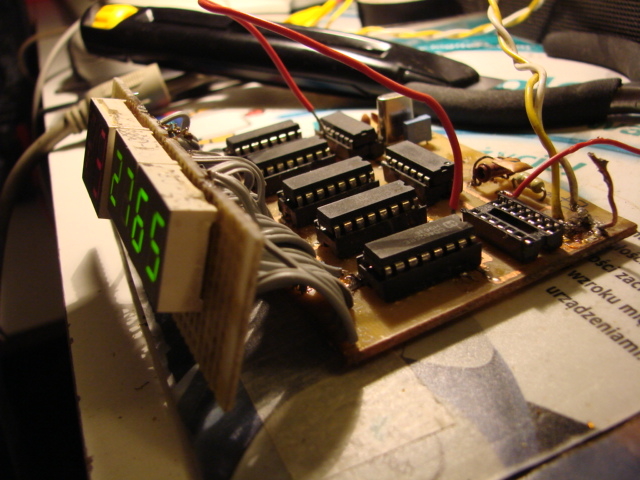

Tutaj widać ponad 30MHz ale to jest trik – pominięty dzielnik /10 czyli jest tylko ponad 3MHz. W tym przypadku to ten pominięty dzielnik stanowi właśnie o częstotliwości wejściowej i można by podnieść zakres, ale niestety ten projekt ma wiele wad np. miganie staniej cyfry i dlatego powstanie bardziej ambitny oparty na mikroKontrolerze
