Wstęp

Rozbiłem budowę transcivera na bloki łatwiejsze do ogarnięcia:

Już nie mam wymówek. W momencie jak powstał ostatni z zakładanych mierników NWT7 zabieram się za konstrukcje KF.

W mojej historii krótkofalarskiej za KF-kę zabierałem się z pięć razy za każdym razem pod koniec nagle zmieniała się koncepcja i zaczynałem od nowa 😉

Pierwsza była prosta homodynka na 80 m – działała nawet 😉 i odbiornik i nadajnik

Potem było SP5WW i kolejne jego mutacje, potem Catalina, potem zachciało się syntezy VFO …. i nadal nie mam nic – odbiornik działał, ale gdy doszedłem do toru nadawczego …. ….zmieniła się koncepcja 😉

Teraz postanowiłem, że jak zacznę to dotrę do końca. A zacznę od prostego urządzenia do którego postaram się wykorzystać to co mam z wcześniejszych konstrukcji (no może oprócz tej homodynki)

Założenia:

Technika modułowa, bo łatwo w przyszłości o modernizację.

Parametry co najmniej jak kultowa Catalina

VFO DDS2 czyli podwójny generator VFO + BVO + sterowanie radiem wg. mod Jarka SP2SWJ

Moc max. 100W (ale najpewniej 50W)

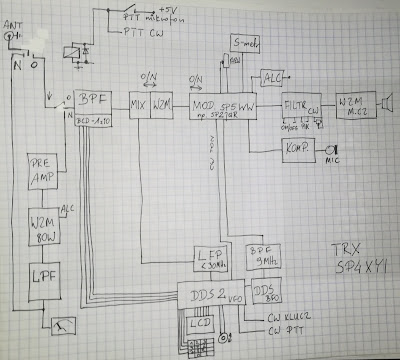

Schemat blokowy mniej lub więcej wygląda tak:
