Wzmacniacz końcowy

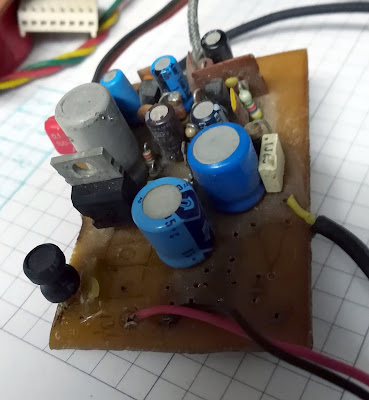

Jest to przerobiony moduł z Cataliny – wykorzystałem jako jedyny moduł bez przeróbek z poprzedniej konstrukcji, wyciąłem z niej wszystko co zbędne i zostało tak jak poniżej:

•

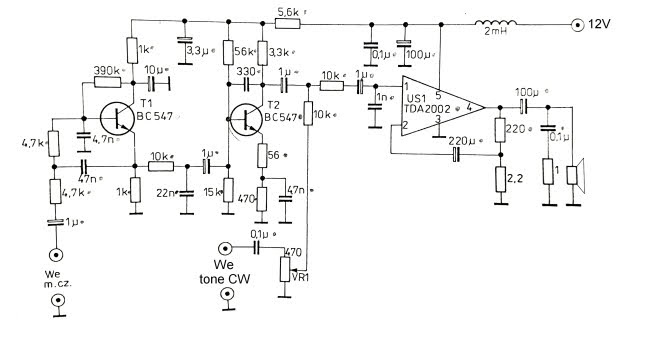

Sygnał wejściowy najpierw jest formowany na tranzystorze T1 – przycinany od góry do ok 3KHz a dopiero potem wzmacniany. Dodatkowo na wzmacniacz na TDA 2002 podawany będzie przez syntezę DDSa, sygnał tonu cw w celu posłuchu pracy telegrafią, czyli sam TDA2002 pracuje cały czas i w nadawaniu i odbiorze. Dodatkowo aby uniemożliwić przenikanie sygnałów podczas nadawania z pośredniej na wejściu wzmacniacza będzie klucz odcinający który będzie załączany po podaniu napięcia podczas nadawania wg schematu poniżej:

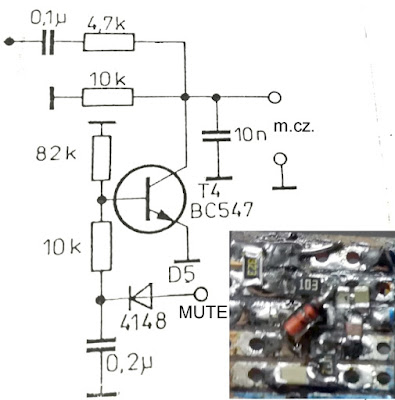

Tutaj sprawa oczywista, podanie sygnału na punkt mute załącza tranzystor który zwiera sygnał z linii sygnałowej do masy.

Filtr m.cz.

Filtr aktywny m.cz. będzie potrzebny głównie do pracy CW. Umożliwia regulacje częstotliwości środkowej filtra oraz możemy zawęzić pasmo do 100Hz lub stłumić niepożądane sygnały do -40dB.

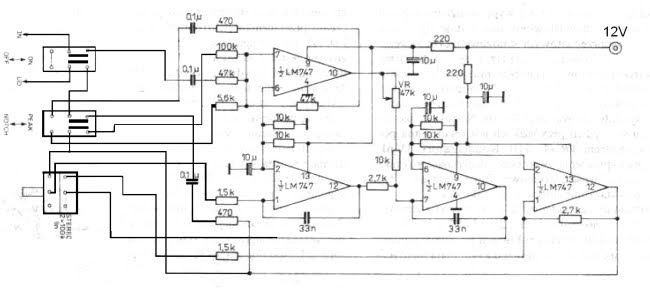

schemat ogólnie wygląda tak:

cdn.
