NWT-budowa
01.02.2014

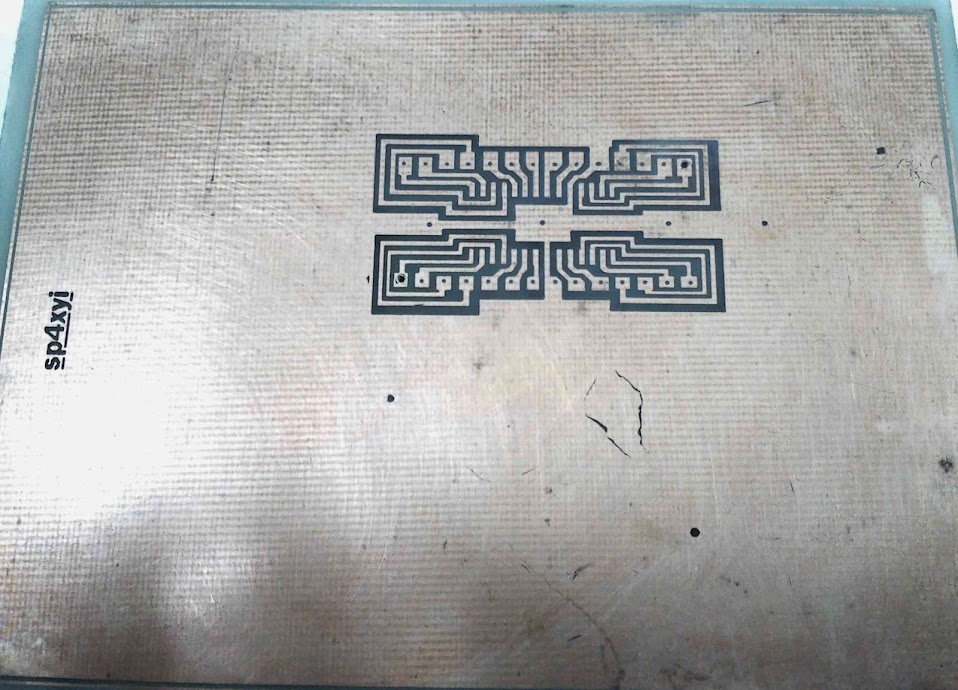

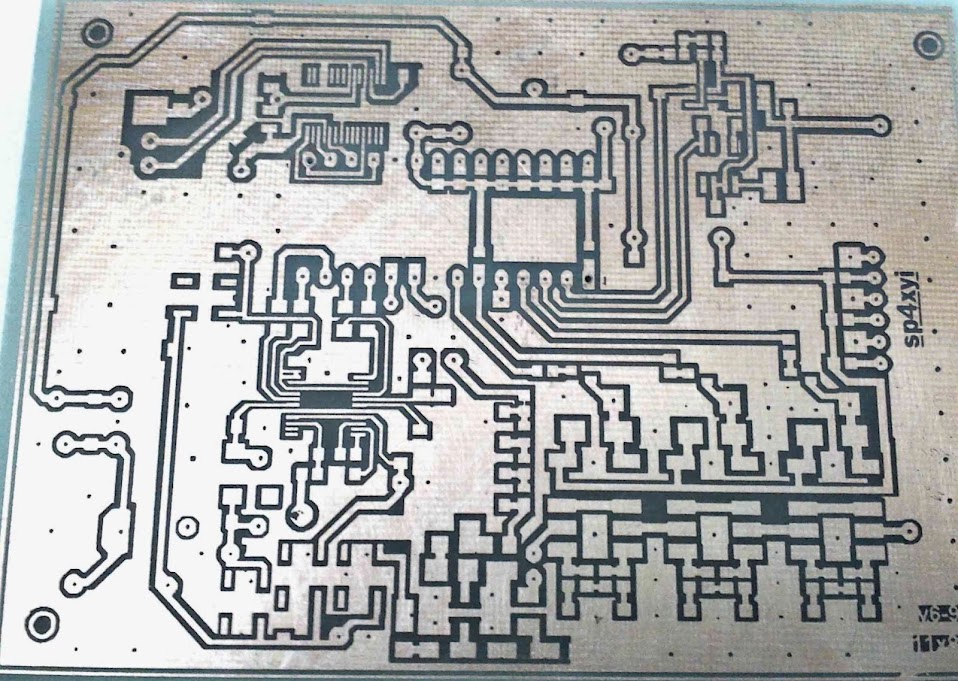

Płytki szykuję fotochemicznie, okazało się że płytka z lakierem przechowywana długo (około roku) traci niestety właściwości, w związku z tym płytka główna rozmazana, muszę szykować świeżą … Płytka filtrów wyszła za to dobrze. Na główną poszedł świeży fotolakier i wyszła tym razem dobrze.

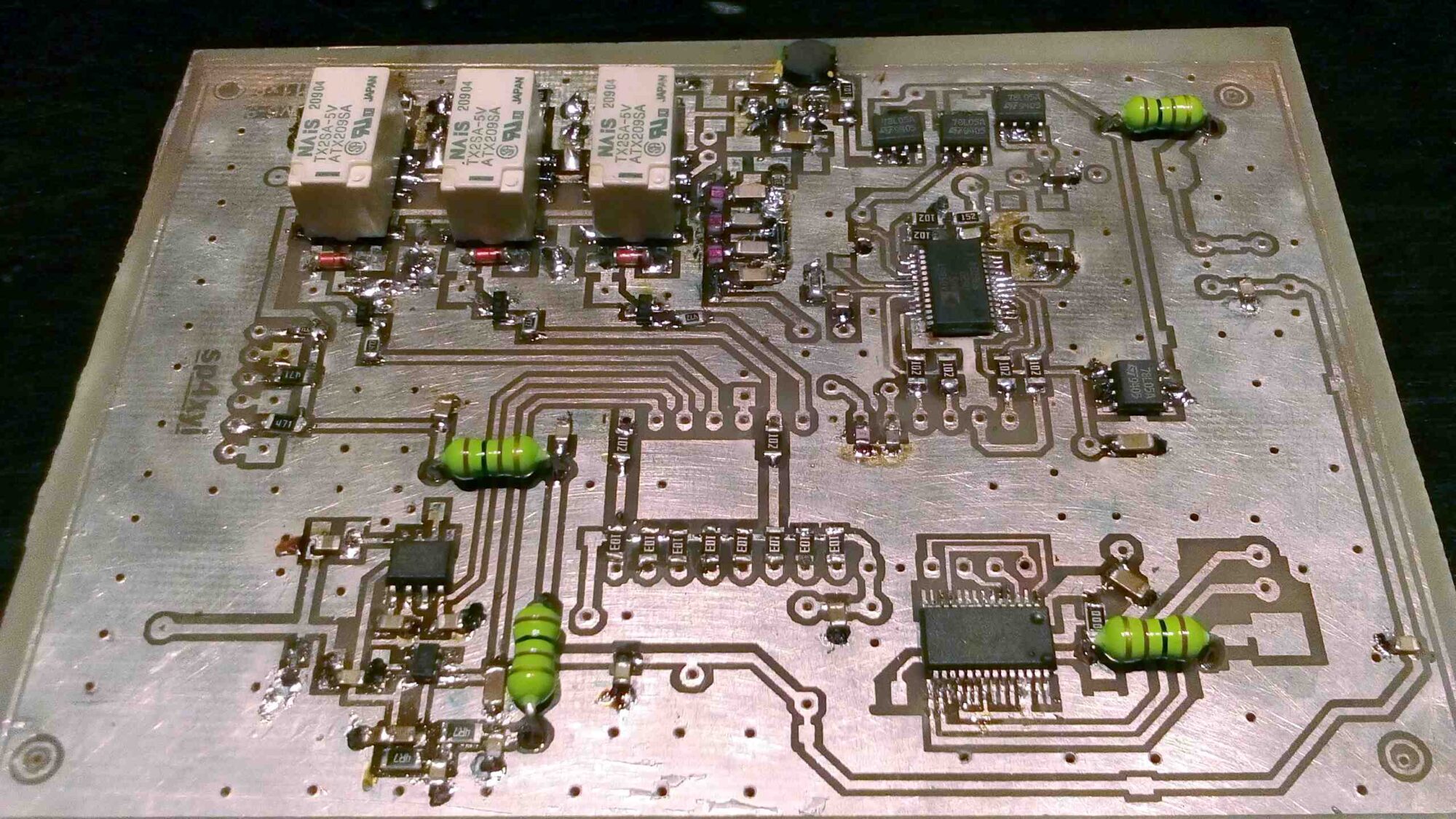

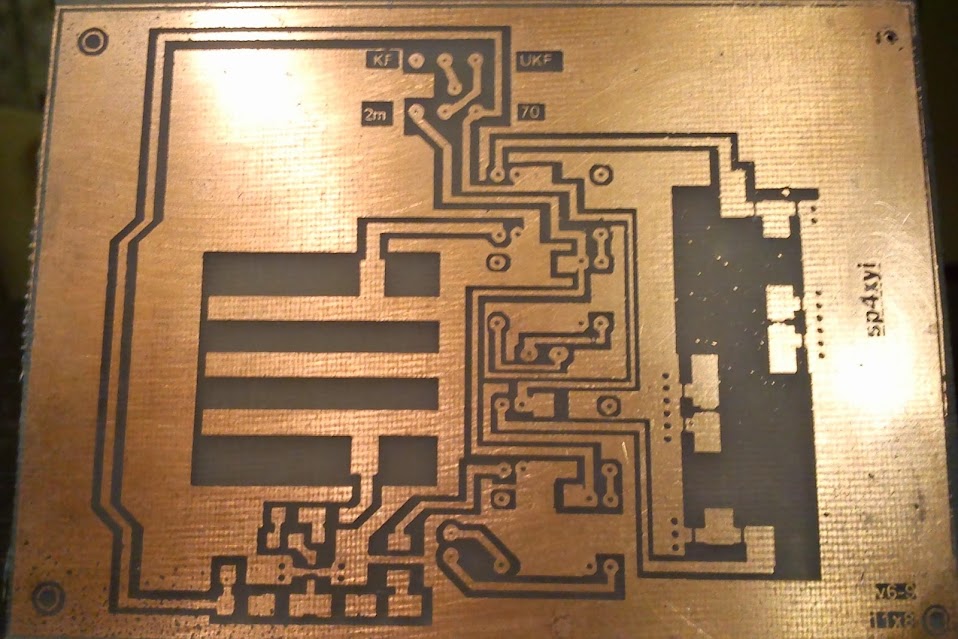

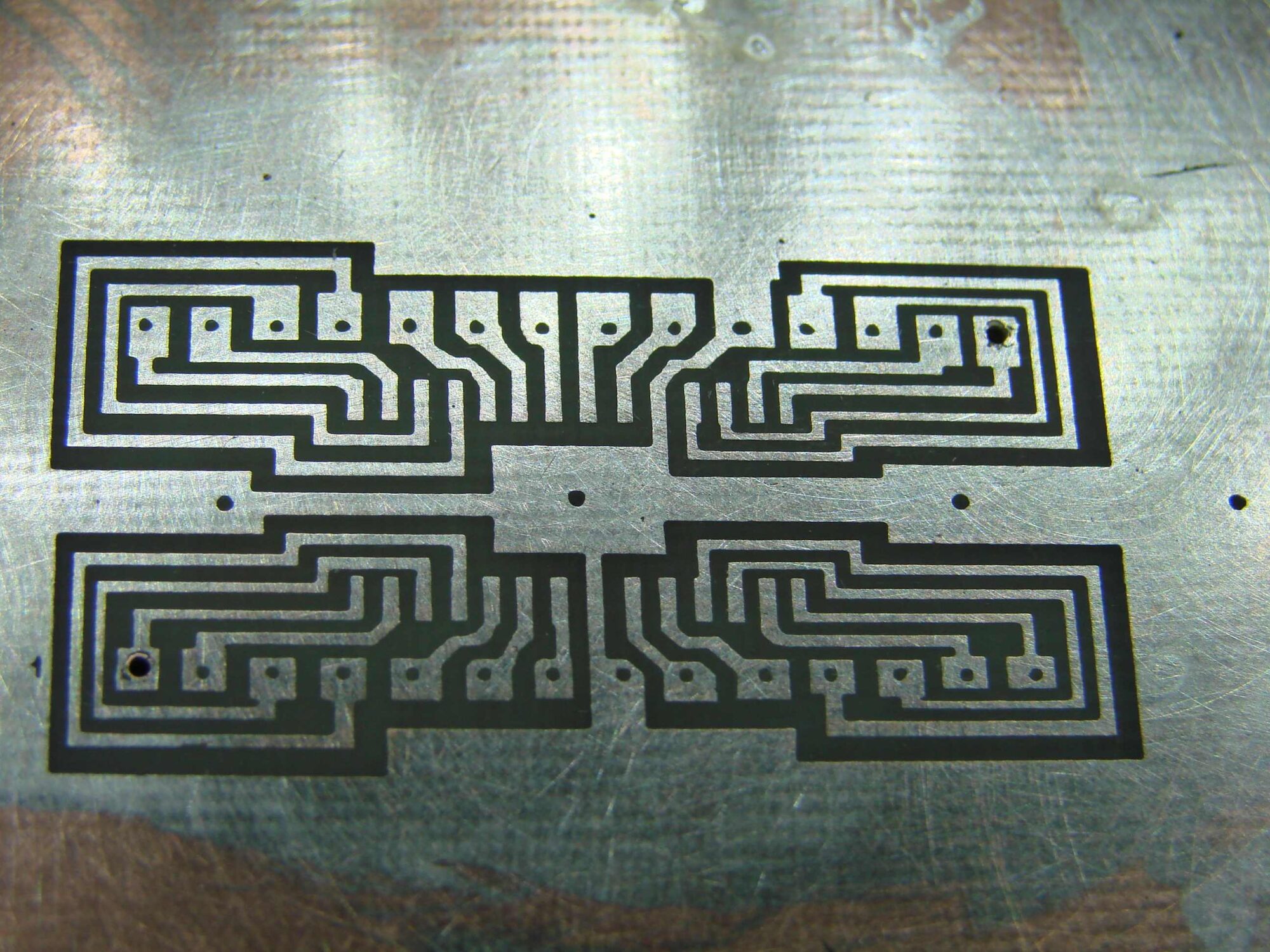

a tu niespodzianka na drugiej stronie, cóż to za twór – ano nie mogłem się zdecydować którą wersję mikrokontrolera dać… więc dałem obie 😉
1.10.2015r.

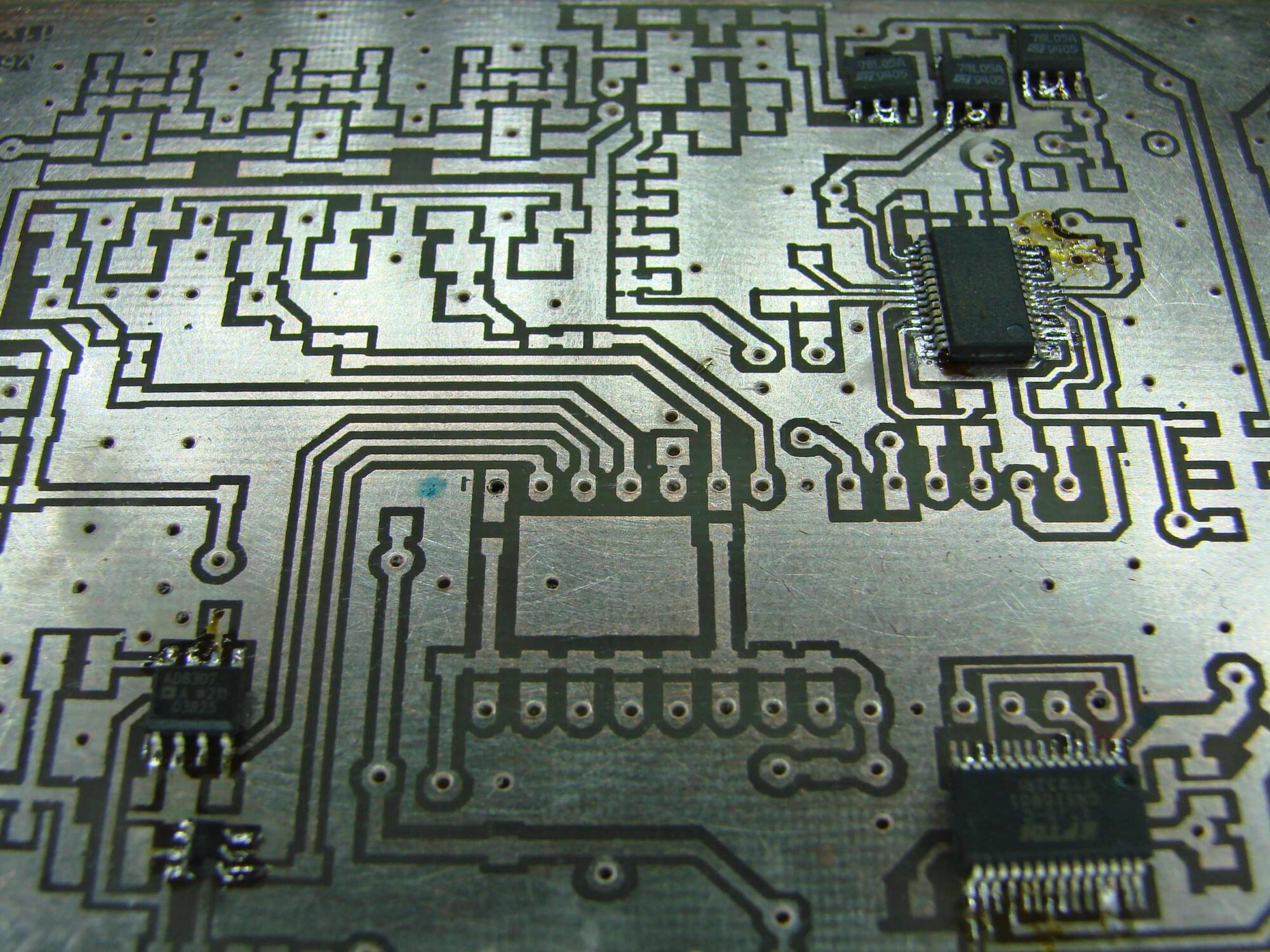

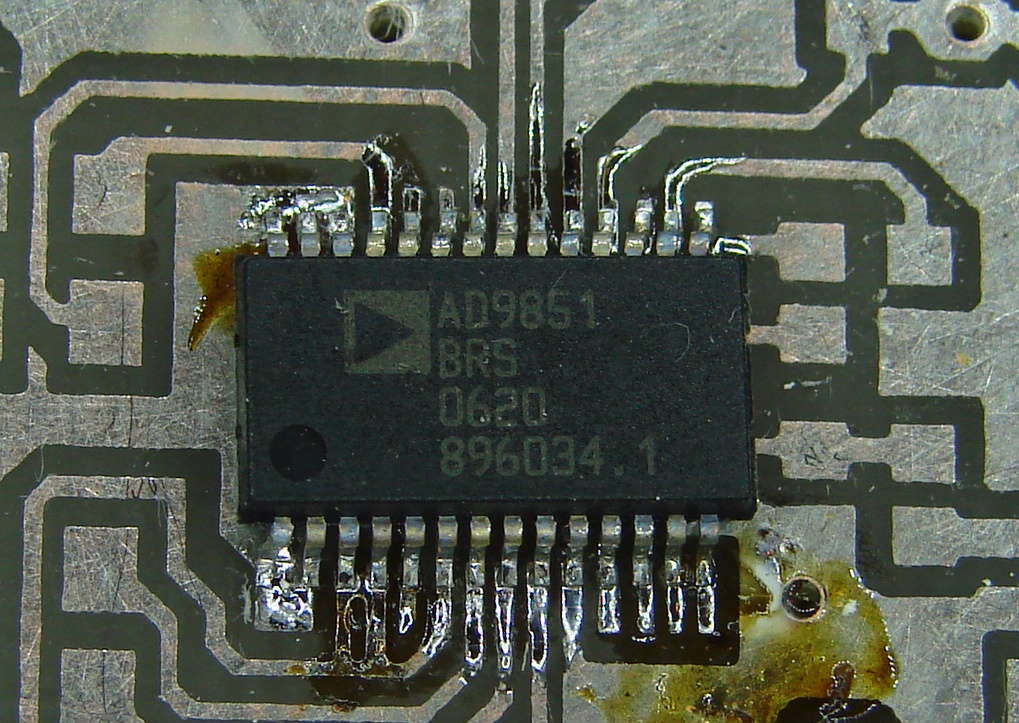

Dziś cynowanie stopem Lihtenberga. Zrobiłem dokładnie jak na filmie, użyłem naczynia żaroodpornego – wyszło super tylko w końcowym etapie naczynie nie wytrzymało i pękło na pół. Może dlatego że miało z 15 lat 😉 Oczywiście nie mogłem się powstrzymać i wlutowałem od razu najważniejsze układy w płytkę.
16.10.2015 – Niebawem koniec lutowania 😉
24.10.2015 Zaprogramowany PIC – działa, liczy i komunikuje się z komputerem, ale jeszcze muszę po ekranować sondy /i może syntezę/ i zapudłować, bo śmieci straszne wychodzą 😉
* problemy na tym etapie: Początkowo zrobiłem z wersji z bootloaderem by była możliwość upgrade poprzez USB, ale niestety upgrade nie wchodził, więc zaprogramowałem ponownie ostatecznym wsadem bez możliwości modyfikacji, aczkolwiek od kilku lat nic się już nie zmienia więc raczej i tak bootloader się nie przyda…
7.11.2015 – Prawie finisz wersji podstawowej, trochę walki wymagało uzyskanie dobrej charakterystyki. Pomogło kilka rzeczy naraz te istotnie poprawiające pracę urządzenia to w moim przypadku: obniżenie mocy syntezy, zaekranowanie filtrów LPF i przy okazji wzmacniacza MSA 0686, dobranie odpowiedniego dławika w tym wzmacniaczu (10uH – lipa, doświadczalnie wyszło że 47uH jest OK.)

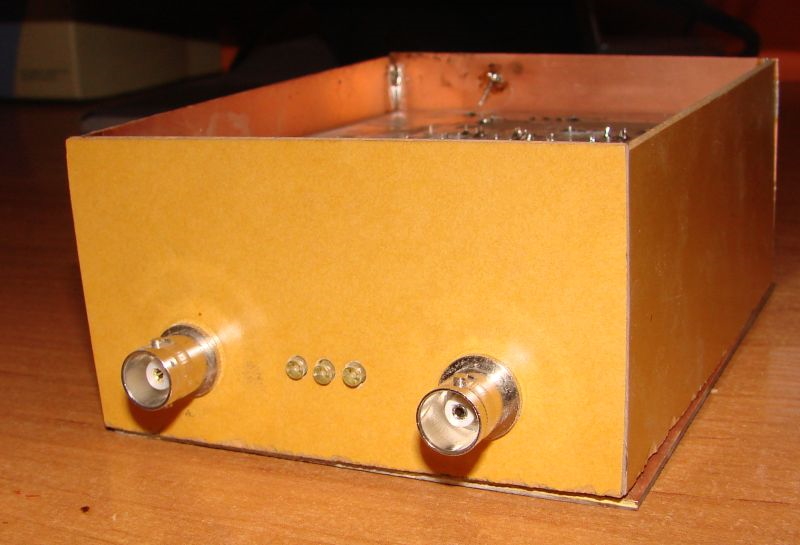

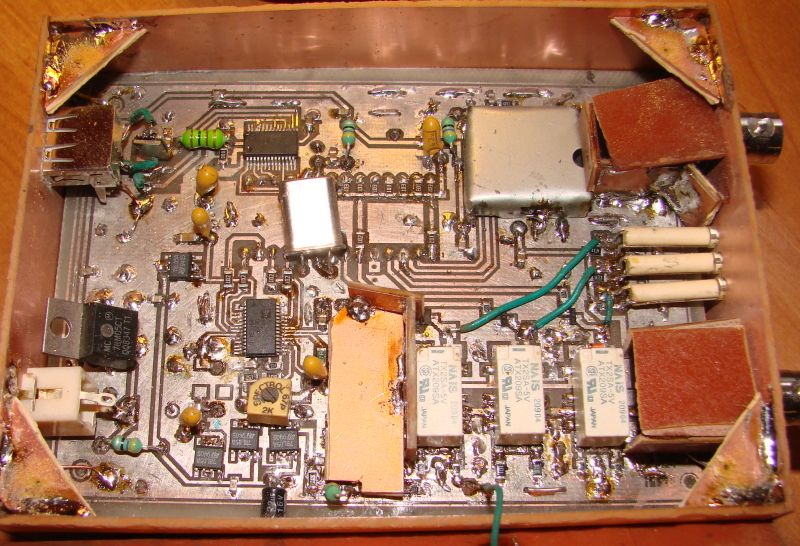

Pierwsza wersja z filtrami we wspólnej obudowie …..
Ekrany mam na sondach, filtrach, MMIC i BNC bo nie były
fabrycznie zaekranowane
Zostało dokończyć eksperymentalne filterki, ale podstawowa NWT działa i potrzebuje jej do KF więc moduł filtrów idzie do poczekalni jak będzie potrzebny ….

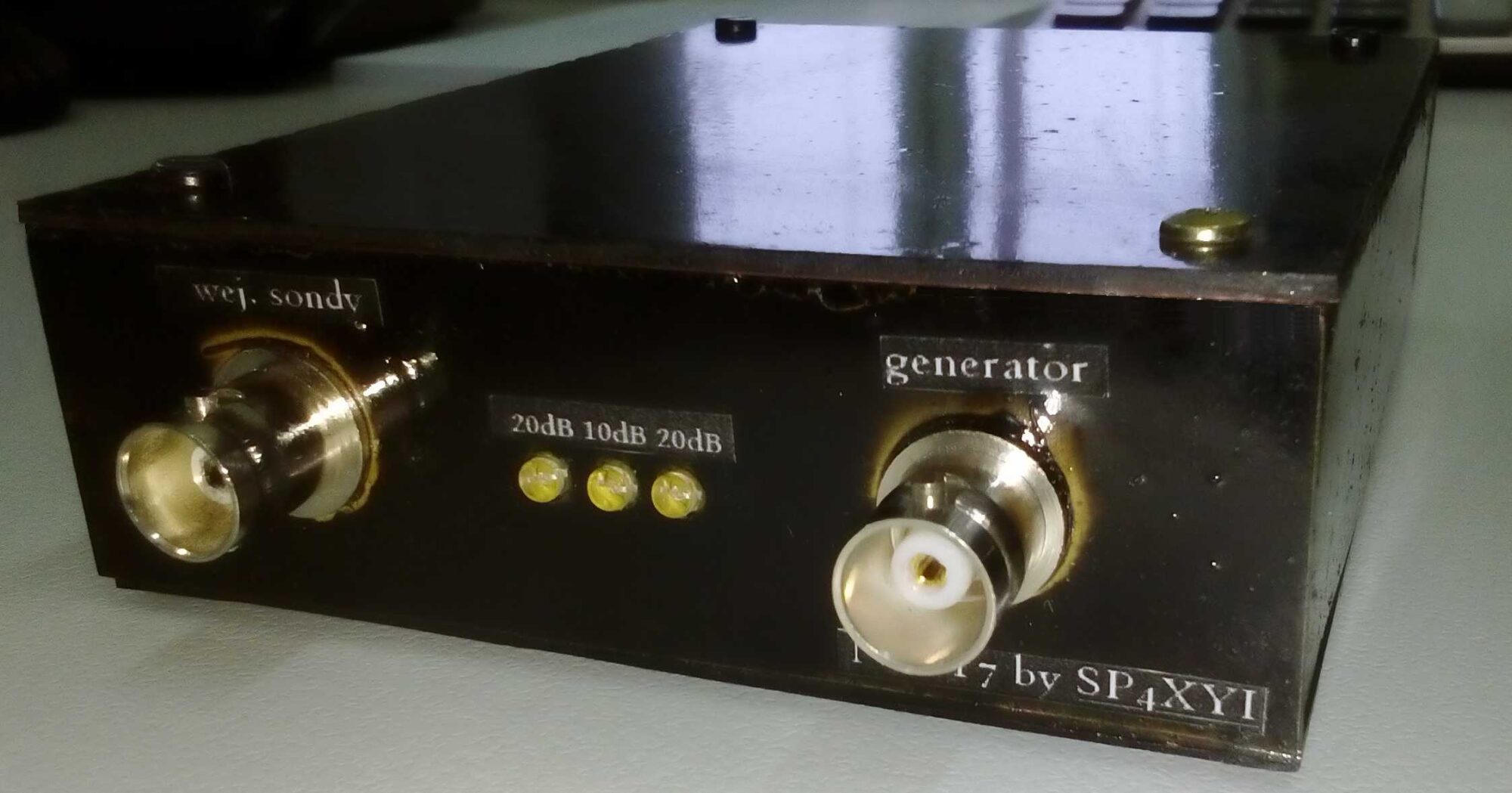

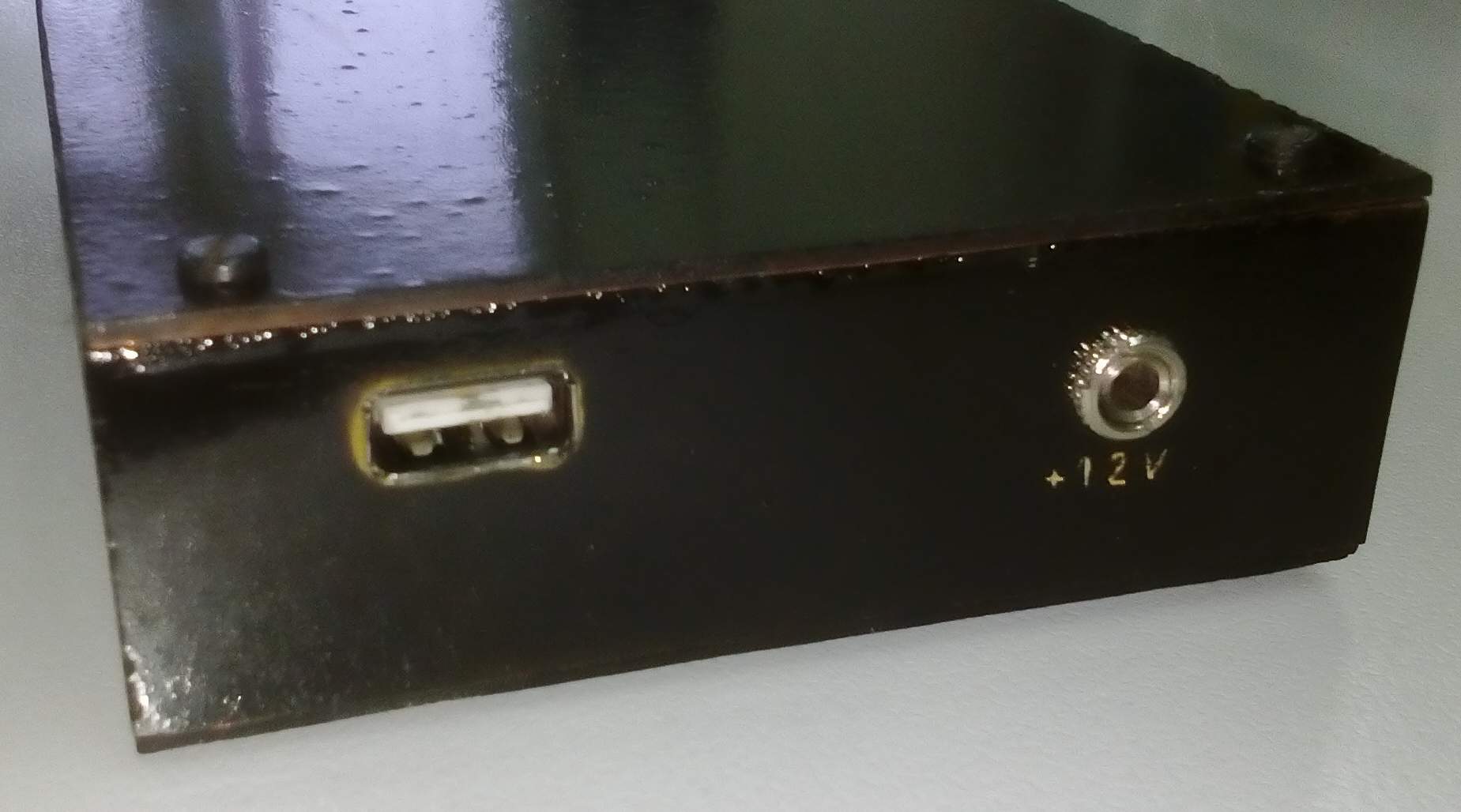

Gotowa wersja (ewidentnie obudowy mi nie wychodzą i muszę poszukać chyba gotowych 😉 ale NWT już tak zostanie.
Odchudziłem jednak i filtry czy też moduły dodatkowe będą w formie przystawki.

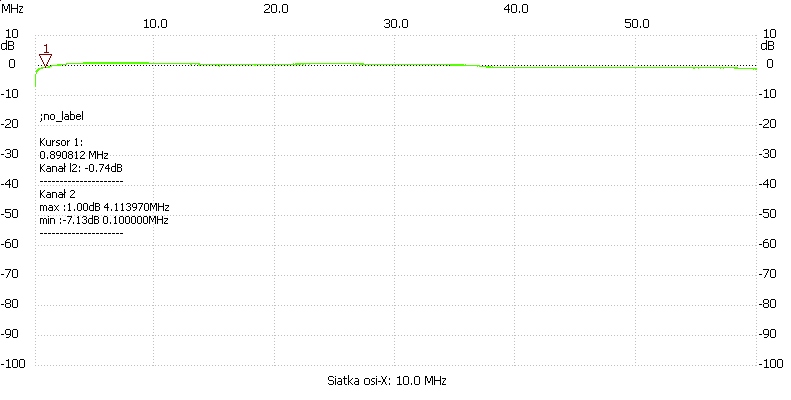

Przykładowe wykresy:

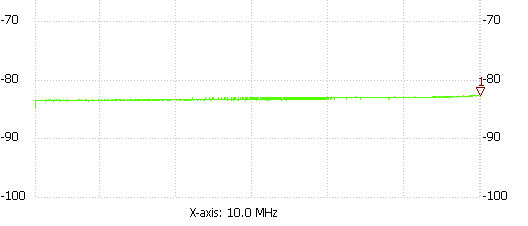

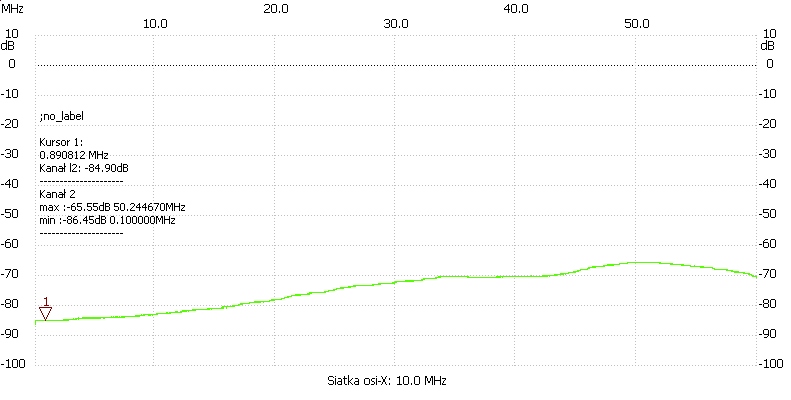

a poniżej zakres dynamiki przed strojeniem:

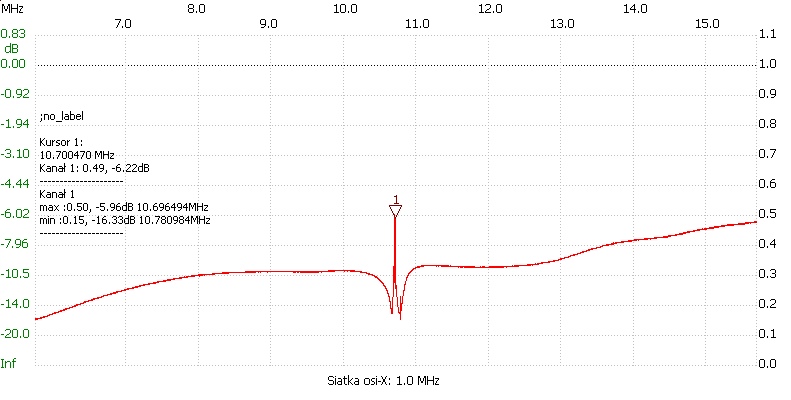

i po strojeniu tak na prędko filtr kwarcowy 10,7 podpięty na druty:

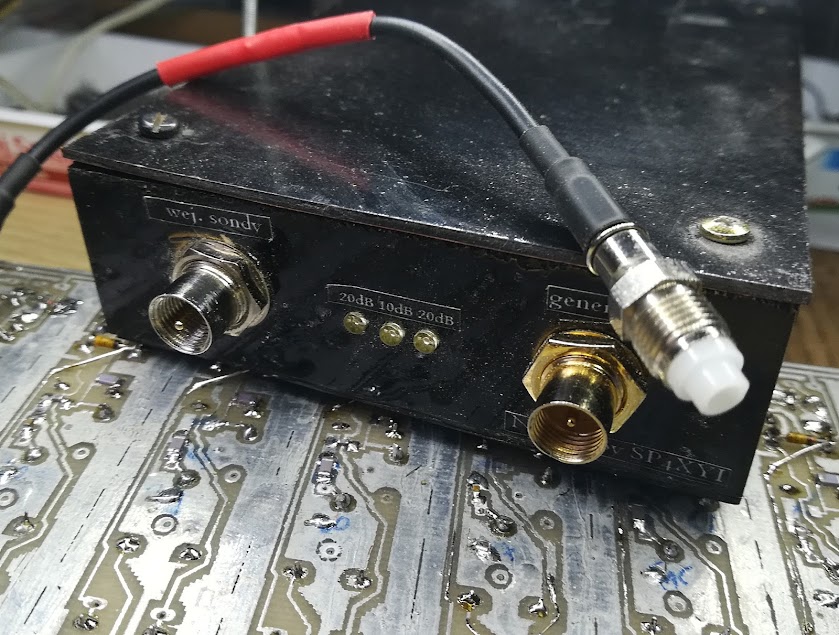

01.2018. jeszcze jedna korekta – zmiana złączy pomiarowych – skręcane wydają się być pewniejsze:
