2013.01.30 Analizator Antenowy MAX4
wg. pierwotnego pomysłu IW3HEV z modernizacją i adaptacją przez Jarka SP2SWJ, czyli wersja zwana vna MAX4
Projekt „leżakował” długo w poczekalni, tak długo że z wersji VNA3p2 zrobiła się wersja MAX4. Nawet do vna3p2 zrobiłem kilka lat temu płytkę, ale z powodu problemu ze zdobyciem wzmacniacza projekt czekał na późniejszą realizację. Może i dobrze się stało bo w międzyczasie wyklarowało się kilka modyfikacji, wspomniany wzmacniacz zniknął, pojawił się wyświetlacz LCD – super do pracy w terenie i komunikacja przez port USB – nie ma potrzeby w trybie pracy z komputera używać osobnego zasilania, układ zasilany jest bezpośrednio przez USB.
Na starcie niestety napotkałem duży problem. W internecie nie znalazłem wzoru płytek, więc niestety pozostało mi jedynie wzorować się na tym co znalazłem, czyli widok rozmieszczenia elementów i fotki płytki gotowej. Obróbka w paint.net /lepsza odmiana paint’a windowsowego/ dała w miare dobry rezultat. Uzyskałem 100% zgodność ze schematem. Staram się wykonąć wszystko samodzielnie dlatego nie kupiłem gotowej płytki a wykonałem swoją w technice fotochemicznej, niestety kosztem jakości estetycznej wzgledem „fabryki”.
Wykorzystałem materiały ze strony SP2SWJ.
tu wyraźniej Vna Max4
02.02.2013
Po wytrawieniu u mnie wygląda to tak:

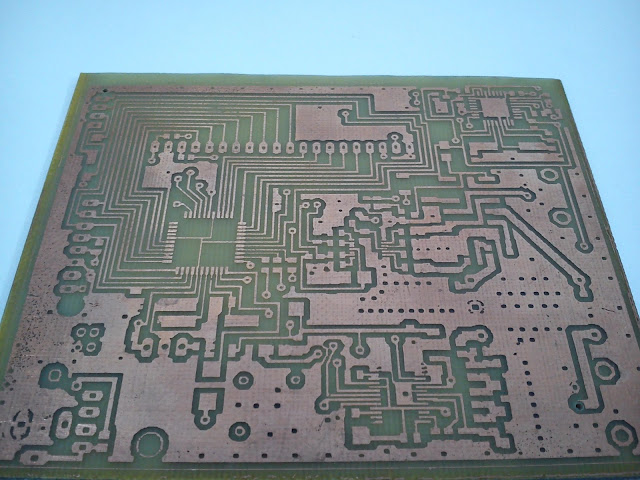

kilka wąskich ścieżek straciło ciagłość /wina lakieru – juz troche ma lat i gdzie niegdzie drobne grudki dały znać, szczególnie jak cieniej rozprowadził się lakier, ale to nie problem, nóżki pod smd wszystkie wyszły rewelacyjnie, dlatego ta płytka przechodzi dalej …
4.03.2013

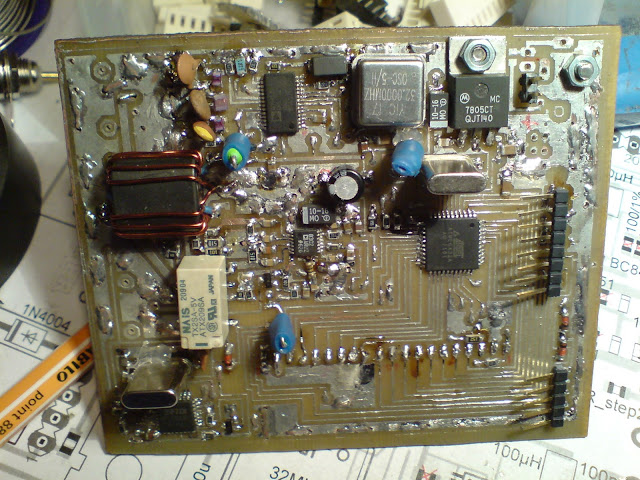

po montażu płytka wygląda tak :
najważniejsze elementy projektu – lutowane w pierwszej kolejności:

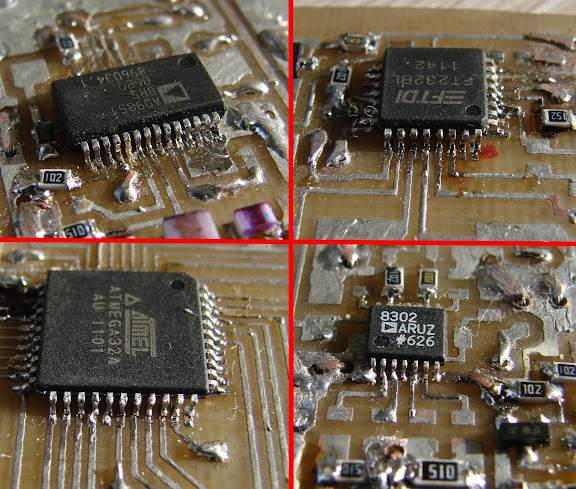

pierwszy synteza AD9851 (generator pracujący do 192MHz) drugi to układ odpowiedzialny za komunikację z komputerem, następnie mikro kontroler sterujący całością i na końcu sonda. Udało się wszystko zespawać bez zwarć – można lutować resztę:
niezbyt piękna ale jest dobrze 😉 w oryginale jest mnóstwo przelotek masy, postanowiłem nie odbiegać od fabryki i też zrobić tak gęsto przelotki. nawiercone dziurki szyłem (dosłownie) drucikiem i całość zalewałem cyną. Stąd te dziwne zgrubienia i nierówności na całej płytce. No i jeszcze gdzieniegdzie trochę kalafonii. Przelotki w fabrycznej płytce są piękne, no ale ja nie dla urody to składam 😉
No i już nie mogłem się doczekać odpalenia. Mikrokontroler programuje się po ISP (czyli bezpośrednio w płytce). Ja zrobiłem trochę inaczej niż wynika z opisu. Wykorzystałem programator wykonany na układzie 74ls244 – zabezpiecza to port LPT w komputerze jak i mikrokontroler w układzie. Dokładnie wygląda to tak jak na stronie http://dybkowski.net/content/pl/node/16 , gdzie możemy pobrać programator, poszczególne kroki programowania znajdują się na stronie Jarka SP2SWJ . Można oczywiście programować bezpośrednio z portu LPT ale to na własne ryzyko 😉
9.03.2013

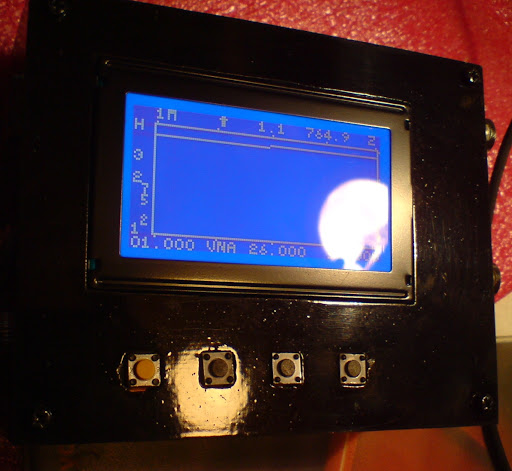

odpalenie w wersji LCD

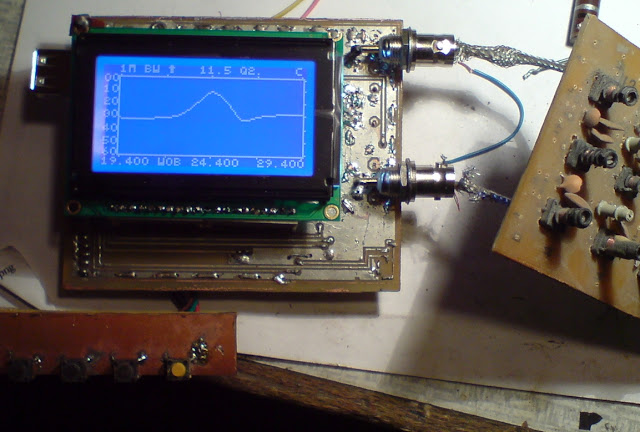

Po kilku szybkich testach /pomiar oporników, kwarcu, podgląd generatora na oscyloskopie/ na pierwszy ogień poszła stara płytka z filtrami. Podpiąłem filterek na 24MH. Zestrojony był sondą diodową i miernikiem wychyłowym. No i cóż – niby pięknie stoi w paśmie ale zestrojony ostro i na dodatek z tłumieniem 11,5 dB (widać to w górnej linii na środku). Do bani, no ale prymitywne ustrojstwa dają prymitywne wyniki 😉 Z takimi miernikami będzie na pewno lepiej. Aczkolwiek do filtrów, czy też ściągania charakterystyki wzmacniaczy powstanie inny projekt, oparty na konstrukcji NWT7.
akurat po ostatnich silnych wiatrach rozstroiła mi sie antena więc po udanych pierwszych testach zabrałem sie za przebadanie mojego dipola. SWR miarka pokazywała SWR w okolicy 3. Analizator potwierdził to w 100%

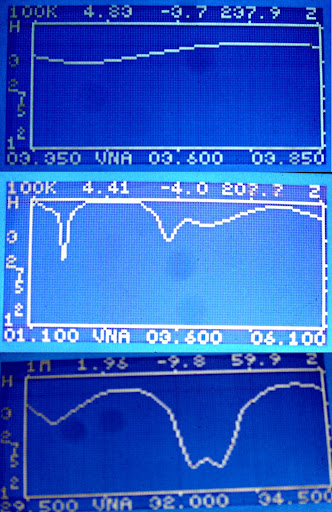

pierwszy wykres pomiar 3,35 – 3,85Mhz – tragicznie 😉
drugi wykres trochę rozszerzyłem zakres widoczności, środek to 3.6Mhz. Widać że harmoniczna jest w 80m ale poleciał SWR – może wina leży w koncetryku? Interpretacja wyniku – tego trzeba się nauczyć 😉
no ale z ciekawości przebadałem cały zakres fal krótkich żeby odnaleźć czy gdzieś się stroi. Okazuje się że SWR 1:1,3 jest w okolicy 33Mhz. Niestety to mi sie do niczego nie przyda, trzeba zrzucić antenę do naprawy, przy okazji czegoś się nauczę z analizy antenowej. Tak wiem nie zmierzyłem impedancji 😉
Pomiary za pomocą PC też są OK, no ale to nie koniec, bo przede mną kalibracja programowa, potem kalibracja sprzętowa, no i trzeba to zapakować w jakąś solidną obudowę. Więc prace trwają ….
20.03.2013

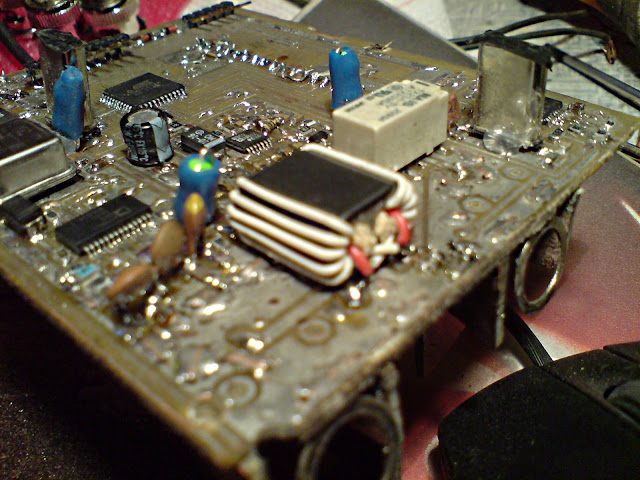

Kalibracja zakończona, niestety musiałem przewinąć sprzęgacz, ten który był za bardzo sie rozstrajał – zbyt gruby i sztywny drut, w tworzywie jednak lepiej stroić – bo lepiej trzyma się rdzenia 😉
finalna wersja:

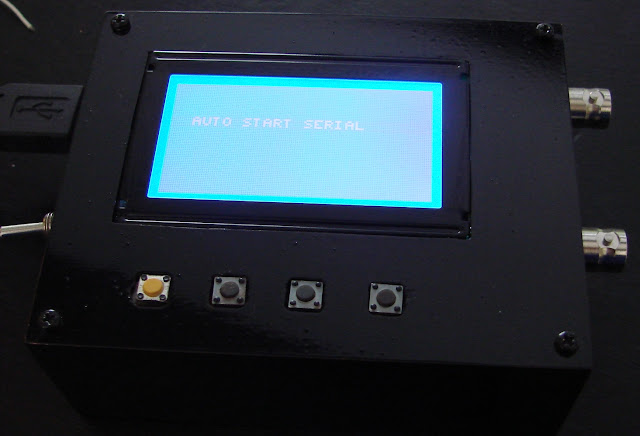

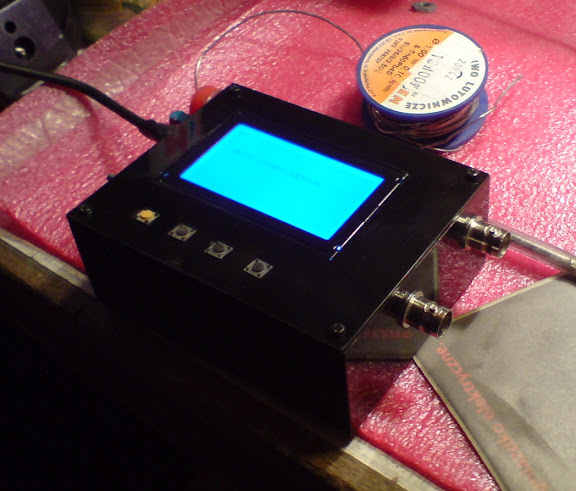

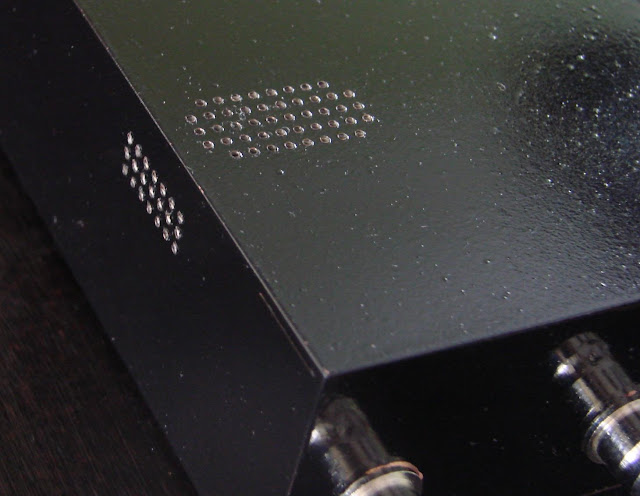

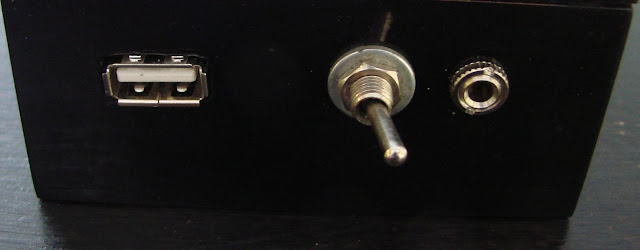

parę fotek gotowego urządzenia:

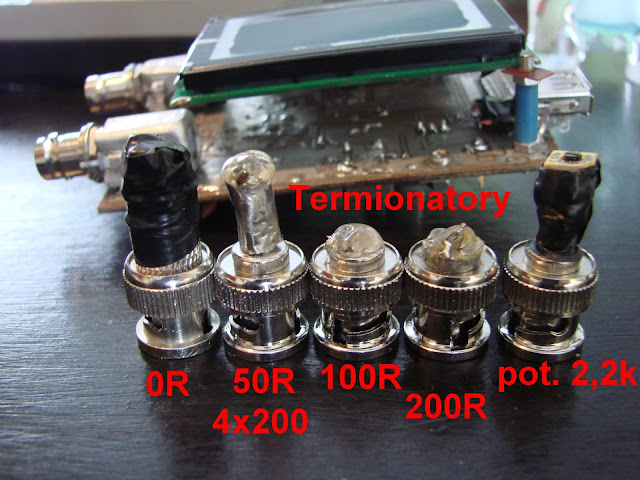

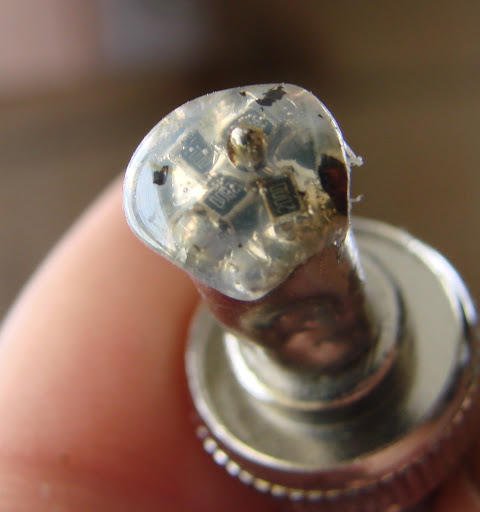

do pomiarów bardzo przydatne są wzorcowe terminatory. Terminator najważniejszy 50Ohm powstał z 4x 200R połaczonych równolegle, dobrane z odchyłką 1 Ohma i skompensowane by uzyskać idealne 50R.
A tutaj kilka przykładadowych pomiarów:

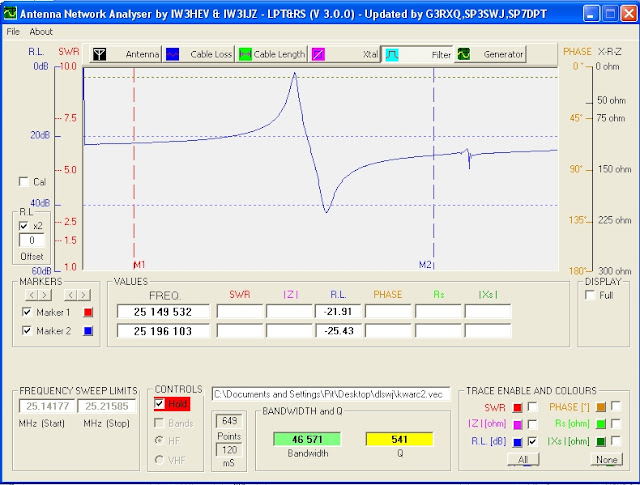

pomiar kwarcu:

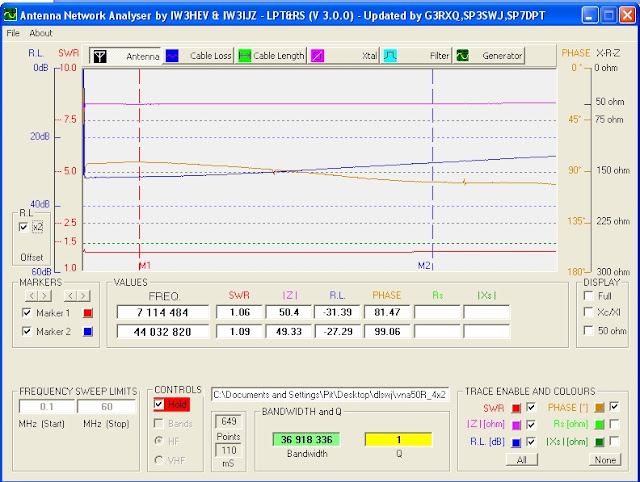

pomiar wzorcowego 50R:
