Przy tym etapie musiałem zatrzymać się na dłużej. Początkowo miał być posiadany i działający moduł sp5ww. Potem jednak myślałem wykorzystać jednak pośrednią z Cataliny. W międzyczasie na forum home-made rozwinął się temat o konstrukcji sp5ww i padła propozycja Henia SP2JQR na usprawnienie, a tak naprawdę to sporą modyfikację. Temat jest tutaj: http://sp-hm.pl/thread-232.html Postanowiłem z tego skorzystać, początkowo miałem korzystać z gotowej płytki ale jednak ostatecznie – skoro wszystkie moduły łącznie z BPF robię smd to i tu będzie smd. Technika smd jest łatwa w lutowaniu i pewniejsza – niestety często miałem problemy z dyskretnymi gdyż zawsze trafi się jakaś noga która nie chce przyjąć cyny i ładnie wygląda z wierzchu nie dając dobrego kontaktu no i szukaj dlaczego to nie działa 😉 Przy smd nie trafiło mi się by coś nie przewodziło. No i upakowanie też dobrze robi konstrukcji – to coś w rodzaju trzymania sygnału w.cz. blisko płytki w otoczeniu masy. Ja z reguły tworzę wszystkie swoje konstrukcje tak, że elementy są po jednej stronie a druga to w całości masa. W tym przypadku natomiast masa również stanowi drugą stronę ale trafią tam również elementy dyskretne, smd będą po przeciwnej.

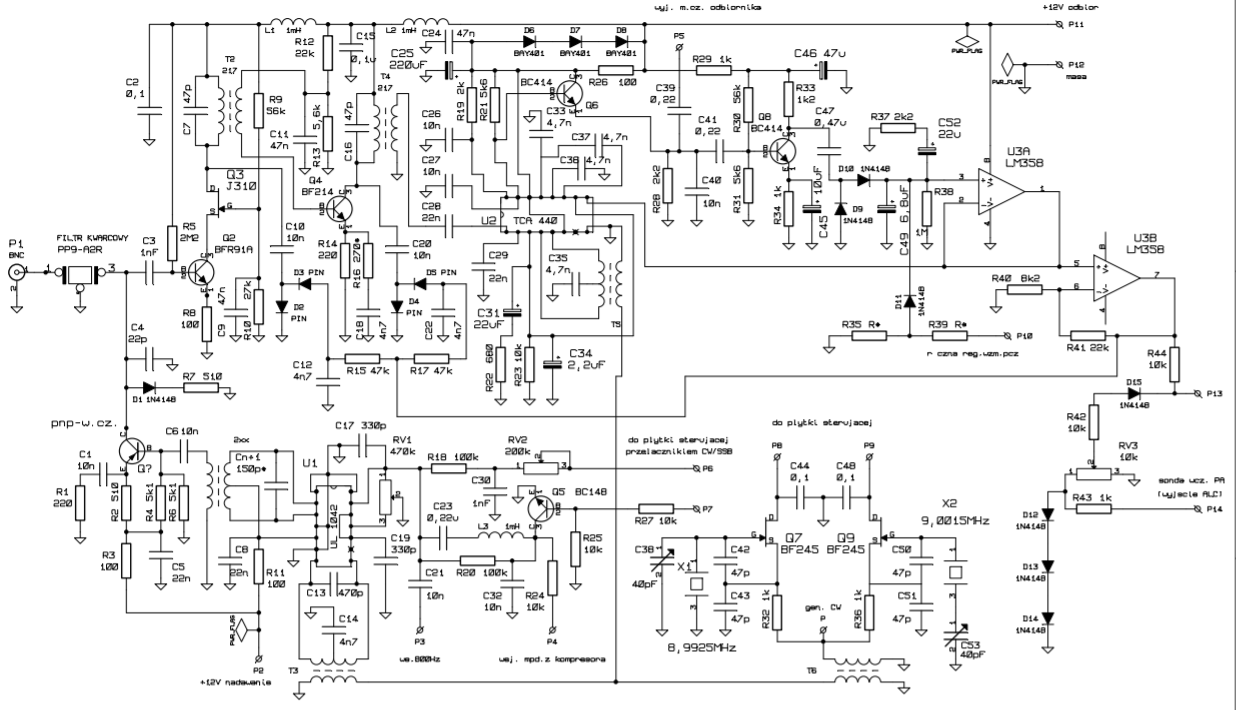

Schemat w pdf jest tu: http://sp-hm.pl/thread-232-post-2438.html#pid2438

Czasami znika dostęp do sp-hm wiec zamieszczam jpg:

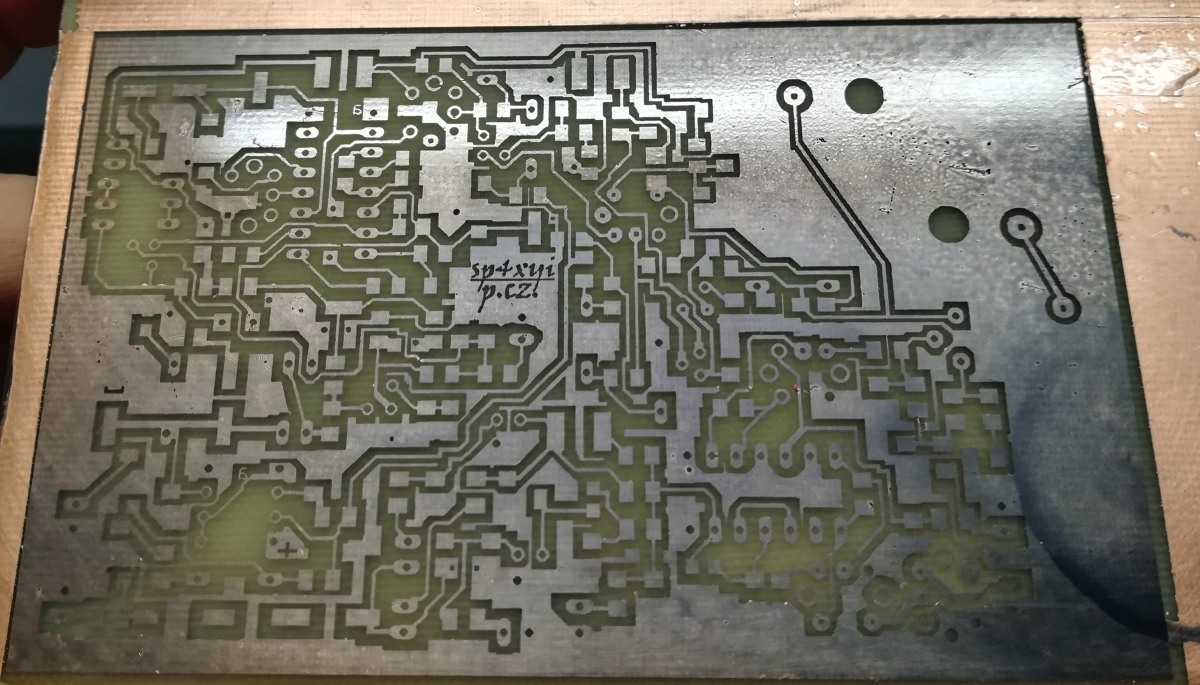

Płytka po wytrawieniu:

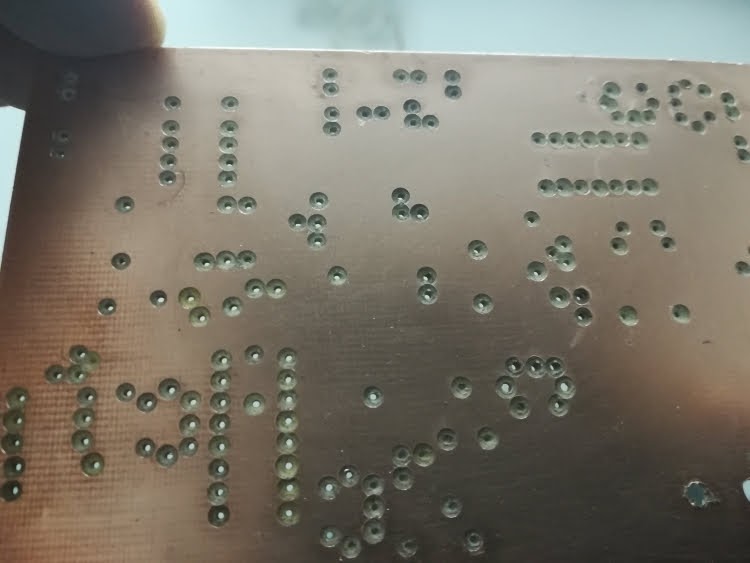

dolna warstwa została odpowiednio zfrezowana:

montaż:

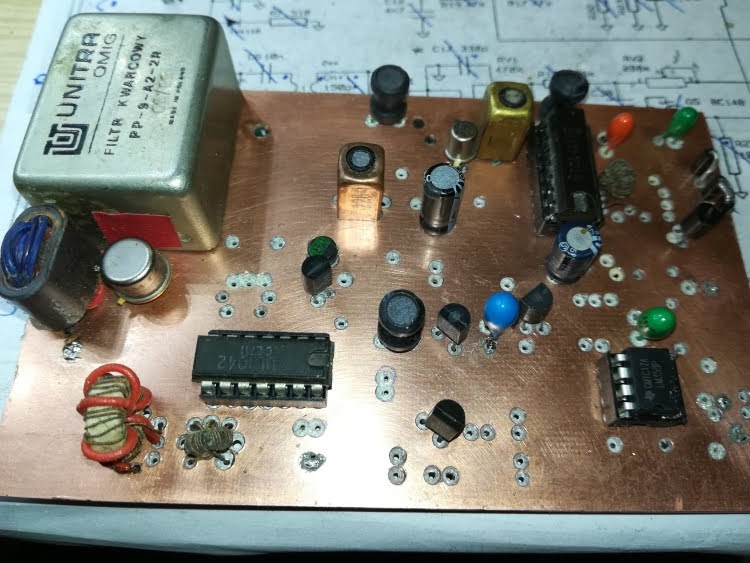

góra – przy okazji wyszło że kilka dziurek jest nie potrzebnych – bo np. załatwiłem mostek – mostkiem smd 000R, a diody też poszły w większości smd a miały być przewlekane 😉

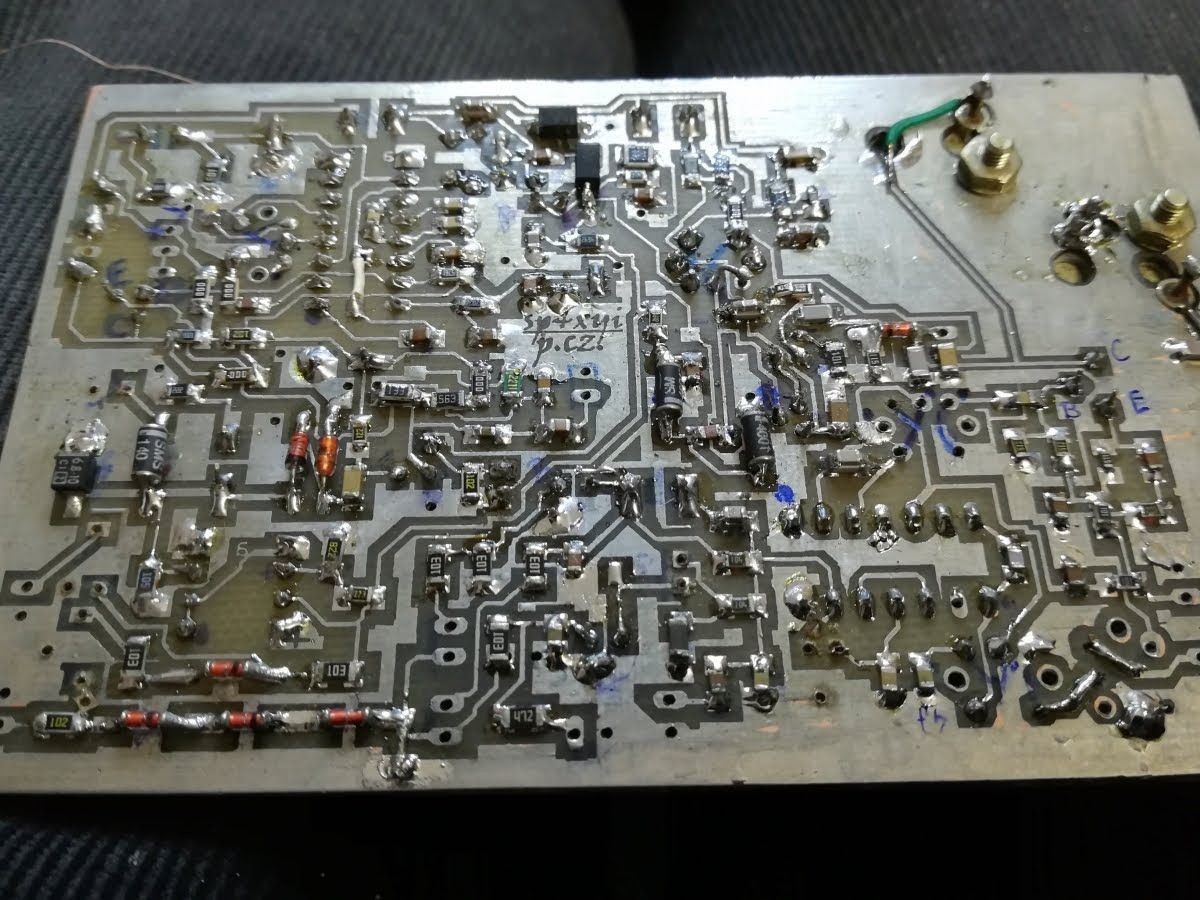

i dół:

To mi się właśnie podoba – przy smd płytka po montażu wygląda zdecydowanie lepiej niż przy przewlekanych

Płytka ukończona i pomierzona – reszta wyjdzie przy złożeniu w całość.
